發布日期：2019-4-29 22:19:37

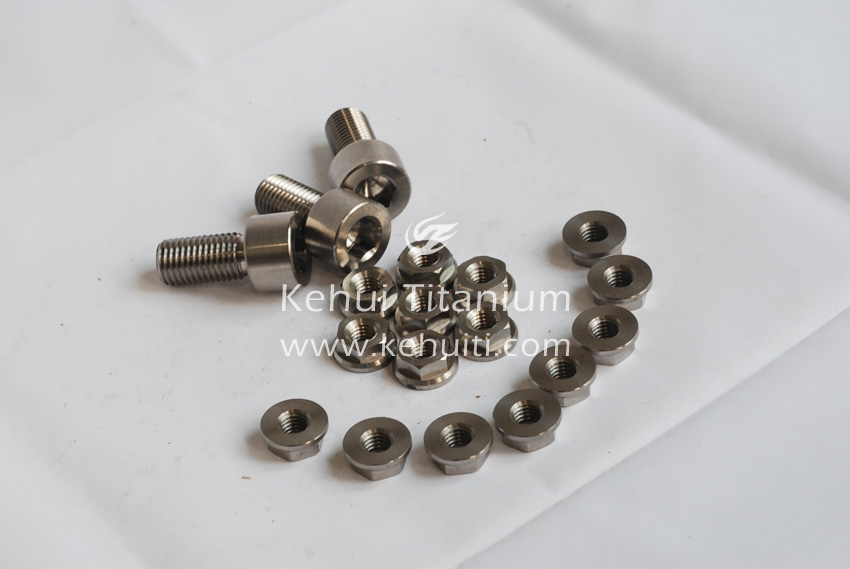

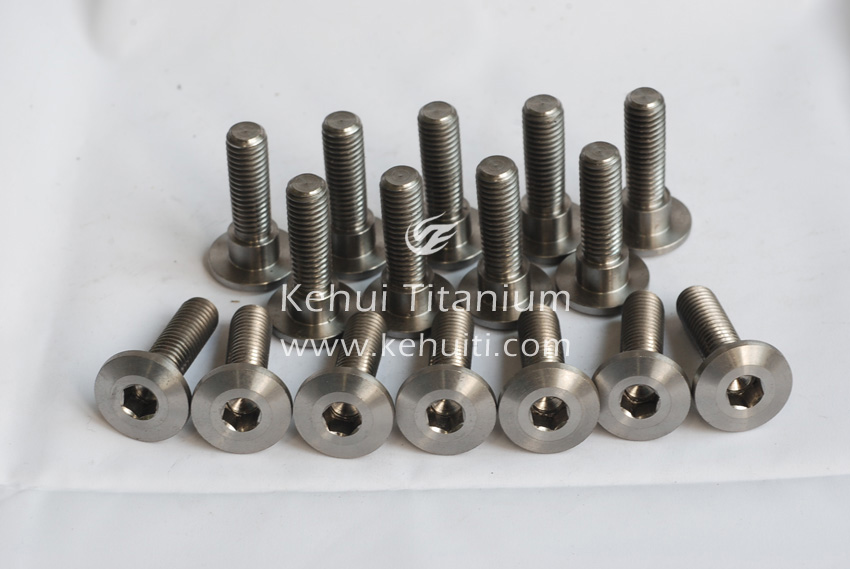

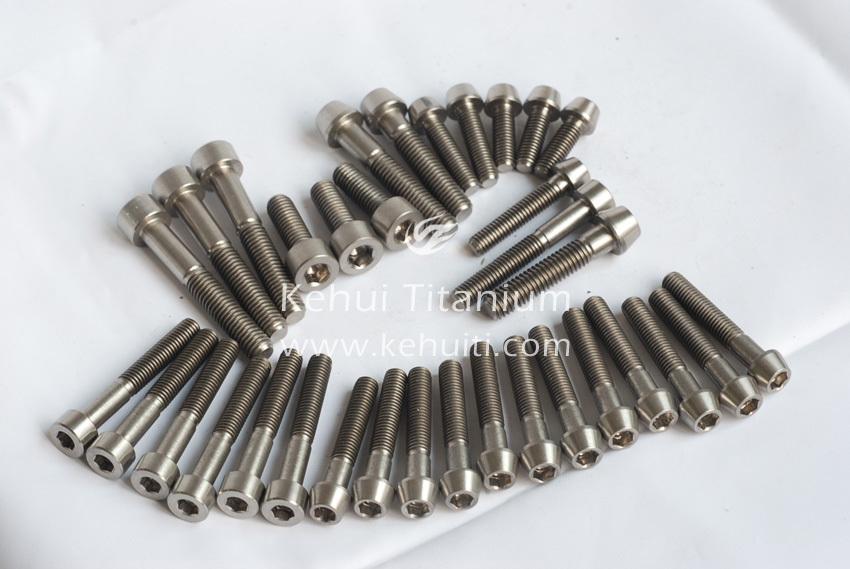

1、鈦標準件生產的常用公式
①外六角對邊(S)求對角e=1.13s即對邊×1.13
②內六角對邊求對角e=1.14s即對邊×1.14(系數)
③外六角對邊求對角(D)的頭部用料直徑,應按(6.2公式)六方對邊(s面)求圓(D)直徑并適量加大其偏移中心值即D≥1.1547s偏移中心量只能估算
2、圓內接四方形的計算公式:
①圓(D)求四方形對邊(S面)S=0.7071D即直徑×0.7071
②四方對邊(S面)求圓(D)D=1.414S即對邊×1.414
3、冷鐓工序的四方對邊與對角的計算公式
①外四方對邊(S)求對角e=1.4s即對邊×1.4參數
②內四方對邊求對角e=1.45s即對邊×1.45系數
4、六方體體積的計算公式
s20.866×H/m/k即對邊×對邊×0.866×高或厚度
5、圓臺(圓錐)體的體積計算
公式0.262H(D2+d2+D×d)即0.262×高度×(大頭直徑×大頭直徑+小頭直徑×小頭直徑+大頭直徑×小頭直徑)
6、球缺體(例如半圓頭)的體積計算
公式3.1416h2(R-h/3)即3.1416×高度×高度×(半徑－高度÷3)
7、各種形狀冷鐓成型用料長度計算
已知:圓的體積公式是直徑×直徑×0.7854×長度或半徑×半徑×3.1416×長度即d2×0.7854×L或R2×3.1416×L
計算時將需要用料的體積X÷直徑÷直徑÷0.7854或X÷半徑÷半徑÷3.1416即為投料的長度列式=X/(3.1416R2)或X/0.7854d2式中的X表示需要用料體積數值L表示實際投料的長度數值
8、內螺紋用絲錐的加工尺寸計算
(1)、絲錐大徑D0的計算
公式D0=D＋(0.866025P/8)×(0.5~1.3)即絲錐大徑螺紋基本尺寸+0.866025螺距÷8×0.5至1.3
注:0.5至1.3的多少選擇應根據螺距的大小來確認,螺距值越大則應采用小一點系數,反之,螺距值越小而相應采用大一點系數
(2)、絲錐中徑(D2)的計算
公式:D2=(3×0.866025P)/8即絲錐中徑=3×0.866025×螺距÷8
(3)、絲錐小徑(D1)的計算
公式:D1=(5×0.866025P)/8即絲錐小徑=5×0.866025×螺距÷8
以上就是鈦標準件的常用計算公式介紹。
