發(fā)布日期：2018-9-28 15:10:42

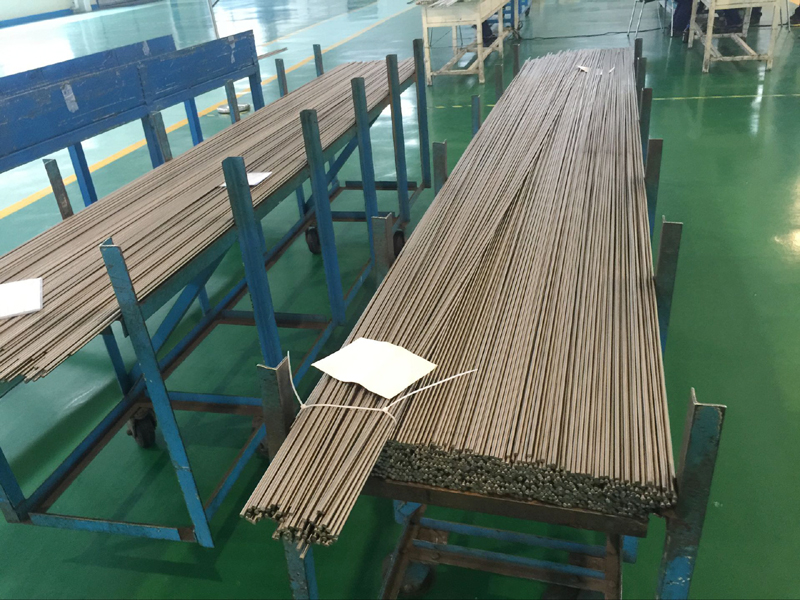

鈦是20世紀(jì)50年代發(fā)展起來(lái)的一種重要的結(jié)構(gòu)金屬，鈦合金因具有強(qiáng)度高、 耐蝕性好、 耐熱性高等特點(diǎn)而被廣泛用于各個(gè)領(lǐng)域。世界上許多國(guó)家都認(rèn)識(shí)到鈦合金材料的重要性，相繼對(duì)其進(jìn)行研究開發(fā)，并得到了實(shí)際應(yīng)用。
20世紀(jì)50～60年代，主要是發(fā)展航空發(fā)動(dòng)機(jī)用的高溫鈦合金和機(jī)體用的結(jié)構(gòu)鈦合金，70年代開發(fā)出一批耐蝕鈦合金，80年代以來(lái)，耐蝕鈦合金和高強(qiáng)鈦合金得到進(jìn)一步發(fā)展。鈦合金主要用于制作飛機(jī)發(fā)動(dòng)機(jī)壓氣機(jī) 部件，其次為火箭、導(dǎo)彈和高速飛機(jī)的結(jié)構(gòu)件。
鈦是同素異構(gòu)體，熔點(diǎn)為1668℃，在低于882℃時(shí)呈 密排六方晶格結(jié)構(gòu)，稱為α鈦；在882℃以上呈體心立方晶格結(jié)構(gòu)，稱為β鈦。利用鈦的上述兩種結(jié)構(gòu)的不同特點(diǎn)，添加適當(dāng)?shù)暮辖鹪兀蛊湎嘧儨囟燃跋喾趾恐饾u改變而得到不同組織的鈦合金（titanium alloys）。室溫下，鈦合金有三種基體組織，鈦合金也就分為以下三類：α合金,(α+β)合金和β合金。中國(guó)分別以TA、TC、TB表示。
α鈦合金 是α相固溶體組成的單相合金，不論是在一般溫度下還是在較高的實(shí)際應(yīng)用溫度下，均是α相，組織穩(wěn)定，耐磨性高于純鈦，抗氧化能力強(qiáng)。在500～600℃的溫度下，仍保持其強(qiáng)度和抗蠕變性能，但不能進(jìn)行熱處理強(qiáng)化，室溫強(qiáng)度不高。
β鈦合金 是β相固溶體組成的單 相合金， 鈦合金未熱處理即具有較高的強(qiáng)度， 淬火、時(shí)效后合金得到進(jìn)一步強(qiáng)化，室溫強(qiáng)度可達(dá)1372～1666 MPa；但熱穩(wěn)定性較差，不宜在高溫下使用。
α+β鈦合金 是雙相合金，具有良好的綜合性能，組織穩(wěn)定性好，有良好的韌性、塑性和高溫變形性能，能較好地進(jìn)行熱壓力加工，能進(jìn)行淬火、時(shí)效使合金強(qiáng)化。熱處理后的強(qiáng)度約比 退火狀態(tài)提高50％～100％；高溫強(qiáng)度高，可在400～500℃的溫度下長(zhǎng)期工作，其熱穩(wěn)定性次于α鈦合金。
三種鈦合金中最常用的是α鈦合金和α+ β鈦合金；α鈦合金的切削加工性最好，α+β鈦合金次之，β鈦合金最差。α鈦合金代號(hào)為TA，β鈦合金代號(hào)為TB，α+β鈦合金代號(hào)為TC。
鈦合金按用途可分為 耐熱合金、高強(qiáng)合金、 耐蝕合金（鈦-鉬，鈦-鈀合金等）、低溫合金以及特殊功能合金（鈦-鐵 貯氫材料和鈦-鎳 記憶合金）等。典型合金的成分和性能見表。
熱處理鈦合金通過(guò)調(diào)整 熱處理工藝可以獲得不同的相組成和組織。一般認(rèn)為細(xì)小等軸組織具有較好的塑性、熱穩(wěn)定性和疲勞強(qiáng)度；針狀組織具有較高的 持久強(qiáng)度、蠕變強(qiáng)度和斷裂韌性；等軸和針狀混合組織具有較好的綜合性能。
鈦合金具有強(qiáng)度高而密度又小，機(jī)械性能好，韌性和抗蝕性能很好。另外，鈦合金的 工藝性能差，切削加工困難，在熱加工中，非常容易吸收氫氧氮碳等雜質(zhì)。還有抗磨性差，生產(chǎn)工藝復(fù)雜。鈦的工業(yè)化生產(chǎn)是1948年開始的。航空工業(yè)發(fā)展的需要，使鈦工業(yè)以平均每年約 8%的增長(zhǎng)速度發(fā)展。世界鈦合金加工材年產(chǎn)量已達(dá)4萬(wàn)余噸,鈦合金de牌號(hào)近30種。使用最廣泛的鈦合金是Ti-6Al-4V(TC4),Ti-5) Al-2.5Sn(TA7)和工業(yè)純鈦（TA1、TA2和TA3）。
