TC4鈦合金熱處理工藝對性能影響的研究進展
發(fā)布日期:2024-10-2 20:12:42
引言
TC4鈦合金,作為航空航天領域的一顆璀璨明星,憑借其卓越的力學特性和卓越的耐腐蝕能力,贏得了廣泛的關注與應用潛力[1-8]。為了深化其性能優(yōu)勢,科研人員將目光投向了熱處理技術這一重要手段,以期通過科學調(diào)控加熱、保溫及冷卻流程,實現(xiàn)材料性能的全面優(yōu)化。熱處理,作為一種精細調(diào)控材料內(nèi)部微觀組織結(jié)構(gòu)的工藝,對于TC4鈦合金而言,具有非凡的意義。通過精心設計的熱處理方案,可以微妙地調(diào)整其微觀組織結(jié)構(gòu),進而在力學強度與耐腐蝕能力上實現(xiàn)雙重飛躍[9-15]。這一性能上的飛躍,對于航空航天材料而言,尤為關鍵,因為它們必須能夠在極端溫度與壓力條件下穩(wěn)定運行,并有效抵御各類腐蝕性環(huán)境的侵襲。在TC4鈦合金的熱處理流程中,溫度調(diào)控扮演著核心角色,溫度的選擇和控制精確性直接關聯(lián)到鈦合金性能的穩(wěn)定性與提升潛力。過高或過低的溫度設定均可能引發(fā)性能波動甚至劣化,故研究人員需依托廣泛的實驗驗證與實戰(zhàn)經(jīng)驗,細致探索并確立最佳熱處理溫度及時長參數(shù),旨在最大化鈦合金的綜合性能。此外,冷卻速率作為熱處理過程中的另一關鍵變量,其選擇亦不容忽視。冷卻速率的變化能夠深刻影響鈦合金的微觀組織結(jié)構(gòu),進而對其宏觀性能產(chǎn)生顯著作用[16-20]。因此,在確定熱處理方案時,研究人員需全面考量材料性能需求與工藝實施的可行性,精心選定最適宜的冷卻速率。鑒于航空航天技術的迅猛發(fā)展與對材料性能要求的日益嚴苛,深化TC4鈦合金熱處理技術的研究顯得尤為迫切和重要。通過系統(tǒng)解析熱處理工藝對鈦合金性能的作用機理,我們能夠不斷優(yōu)化熱處理參數(shù),推動鈦合金性能邁向新高度,為航空航天領域的進步貢獻力量。同時,此類研究亦促進了材料科學與熱處理技術的協(xié)同發(fā)展,為其他金屬材料熱處理技術的革新提供了寶貴經(jīng)驗與啟示,激發(fā)了材料科學領域的新一輪創(chuàng)新活力。
1、TC4鈦合金熱處理工藝
1.1退火
TC4鈦合金的退火熱處理工藝,其核心目標在于紓解材料加工過程中累積的內(nèi)應力,并增強材料的塑性及結(jié)構(gòu)穩(wěn)定性。該處理過程旨在達成以下關鍵目的:首先,通過加熱與保溫措施,有效釋放材料內(nèi)部的殘余應力,預防因應力集中而誘發(fā)的形變或裂紋問題,即實現(xiàn)內(nèi)應力的有效消除;其次,優(yōu)化材料的微觀組織結(jié)構(gòu),促進其均勻性與穩(wěn)定性提升,進而增強整體性能;再者,降低材料的硬度,提升其塑性,為后續(xù)加工及使用過程創(chuàng)造有利條件。為實現(xiàn)上述目標,退火熱處理主要采用以下幾種方法:去應力退火,該法將TC4 鈦合金加熱至適宜溫度區(qū)間(約500~650℃),持續(xù)保溫后緩慢冷卻,主要針對冷加工或焊接等過程遺留的內(nèi)應力進行釋放;再結(jié)晶退火,則將材料加熱至超過再結(jié)晶溫度(約750℃),保溫促使材料發(fā)生再結(jié)晶過程,形成更為均勻、優(yōu)化的組織結(jié)構(gòu),從而提升材料的塑性與韌性;雙重退火則結(jié)合前述兩種方法,先去除應力后促進再結(jié)晶,進一步優(yōu)化材料的整體性能。在實施退火熱處理時,需注意以下幾點:溫度控制需精準,依據(jù)材料成分、組織狀態(tài)及工藝需求選定合適溫度,避免過低無法有效去應力或過高導致材料損傷;時間控制亦關鍵,需根據(jù)材料厚度、形狀及工藝要求調(diào)整保溫時長,確保處理效果同時兼顧能源效率;冷卻方式亦不容忽視,應合理選擇空冷或爐冷方式,以防材料在冷卻階段產(chǎn)生新的內(nèi)應力;最后,選用適當?shù)臒崽幚碓O備至關重要,以確保加熱與冷卻過程的均勻性與穩(wěn)定性,保障處理效果。
1.2固溶時效
TC4鈦合金的固溶時效處理作為一項關鍵熱處理技術,其核心在于通過精確調(diào)控溫度與時間的組合,精細調(diào)整鈦合金的微觀組織結(jié)構(gòu),進而顯著增強其力學特性與耐腐蝕能力。以下是對該處理過程的深入剖析。
在固溶處理階段,TC4鈦合金通常被加熱至980℃至1000℃的溫度區(qū)間,此溫度范圍的選擇依據(jù)鈦合金材料的固有特性,旨在確保固溶體中的各類元素得以充分溶解,實現(xiàn)組織結(jié)構(gòu)的均勻化。保溫時間的設定則依據(jù)具體處理需求,一般在1至4小時的范圍內(nèi)波動,其長短直接關系到固溶體均勻化的程度,從而對鈦合金的最終性能產(chǎn)生深遠影響。固溶處理完成后,需立即進行快速冷卻至室溫,此步驟旨在固定固溶體的均勻化狀態(tài),防止高溫停留導致的組織結(jié)構(gòu)不利變化。
隨后進行的時效處理,則采用相對較低的溫度范圍,即480℃至550℃,這一溫度區(qū)間有助于促進固溶體中元素的析出,形成彌散分布的析出相。這些析出相在提升鈦合金強度與硬度的同時,還能在一定程度上保持材料的塑性與韌性。時效處理的保溫時間一般設定為4至8小時,保溫時長的變化會直接影響到析出相的形態(tài)、尺寸及分布,從而對鈦合金的性能產(chǎn)生微妙而重要的影響。
TC4鈦合金經(jīng)過固溶時效處理后,其優(yōu)越的性能特性在多個領域得到了廣泛應用。在航空發(fā)動機零部件制造中,該處理工藝能夠賦予鈦合金出色的高溫強度與抗疲勞性能,滿足極端工況下的使用需求。同時,在航空航天器結(jié)構(gòu)構(gòu)件領域,固溶時效處理后的TC4鈦合金憑借其高強度與優(yōu)異的耐腐蝕性,成為滿足高性能要求的理想選擇。綜上所述,TC4鈦合金的固溶時效處理不僅是提升材料性能的重要手段,也是推動航空航天等領域技術創(chuàng)新與發(fā)展的關鍵因素。通過不斷優(yōu)化處理工藝參數(shù),可以進一步挖掘TC4鈦合金的潛力,為相關領域的發(fā)展注入新的活力。
1.3電磁熱處理
TC4鈦合金的電磁熱處理技術,作為電磁學與熱處理領域的交叉創(chuàng)新,通過巧妙融合電磁場效應與熱處理工藝,實現(xiàn)對鈦合金微觀結(jié)構(gòu)與性能的深度優(yōu)化。此過程中,鈦合金被置于精心設計的電磁環(huán)境中,通過精細調(diào)控電磁場的強度與頻率參數(shù),精準控制其加熱與冷卻路徑。電磁場的介入,深刻影響了鈦合金內(nèi)部原子與分子的動態(tài)行為,加速了相變進程,為鈦合金性能的精準調(diào)控開辟了新途徑。具體而言,電磁熱處理技術能夠顯著細化TC4鈦合金的晶粒結(jié)構(gòu),同時增強其強度、硬度及耐腐蝕性能,為材料性能的提升提供 了有力支持。此外,該技術還展現(xiàn)出在消除殘余應力、優(yōu)化機械性能方面的獨特優(yōu)勢,進一步拓寬了鈦合金的應用潛力。然而,電磁熱處理技術的實際應用亦伴隨著一系列挑戰(zhàn),其核心在于如何精準掌握電磁場參數(shù)的調(diào)控藝術,以最大化熱處理效果,并深入探究電磁場對鈦合金微觀組織及宏觀性能的內(nèi)在影響機制。綜上所述,TC4鈦合金的電磁熱處理技術以其獨特的優(yōu)勢與潛力,正逐步成為推動鈦合金材料性能升級與應用拓展的關鍵力量。隨著科學技術的日新月異,我們有理由相信,電磁熱處理技術將在鈦合金材料的制備與加 工領域發(fā)揮更加重要的作用,引領材料科學的新一輪發(fā)展浪潮。
2、熱處理對TC4鈦合金組織與性能的影響
2.1組織結(jié)構(gòu)變化
熱處理作為TC4鈦合金性能調(diào)控的關鍵手段,其過程中鈦合金的組織結(jié)構(gòu)經(jīng)歷了顯著的轉(zhuǎn)變。退火處理的核心作用在于促進鈦合金內(nèi)部組織的均勻化,并有效消除加工過程中產(chǎn)生的內(nèi)應力。這一過程通過調(diào)整α相與β相的分布與比例,優(yōu)化晶粒形態(tài)與尺寸,進而增強鈦合金的塑性與韌性,減少后續(xù)應用中的開裂傾向。另一方面,固溶時效處理則利用特定的溫度與時間控制,誘導TC4鈦合金發(fā)生復雜的相變過程。在此過程中,β相經(jīng)歷馬氏體相變,轉(zhuǎn)化為高硬度的α’馬氏體相,這一過程伴隨著顯著的強化效果,顯著提升鈦合金的強度和硬度。同時,時效階段合金元素的析出與再分布,在晶界與相界處形成有益的析出相,進一步細化了組織,優(yōu)化了性能,這一過程是固溶時效處理對TC4鈦合金性能提升的關鍵所在[21-25]。綜上所述,熱處理技術通過精細調(diào)控TC4鈦合金的組織演變,實現(xiàn)了對其性能的全面優(yōu)化,為鈦合金在高端制造領域的應用提供了堅實的材料基礎。

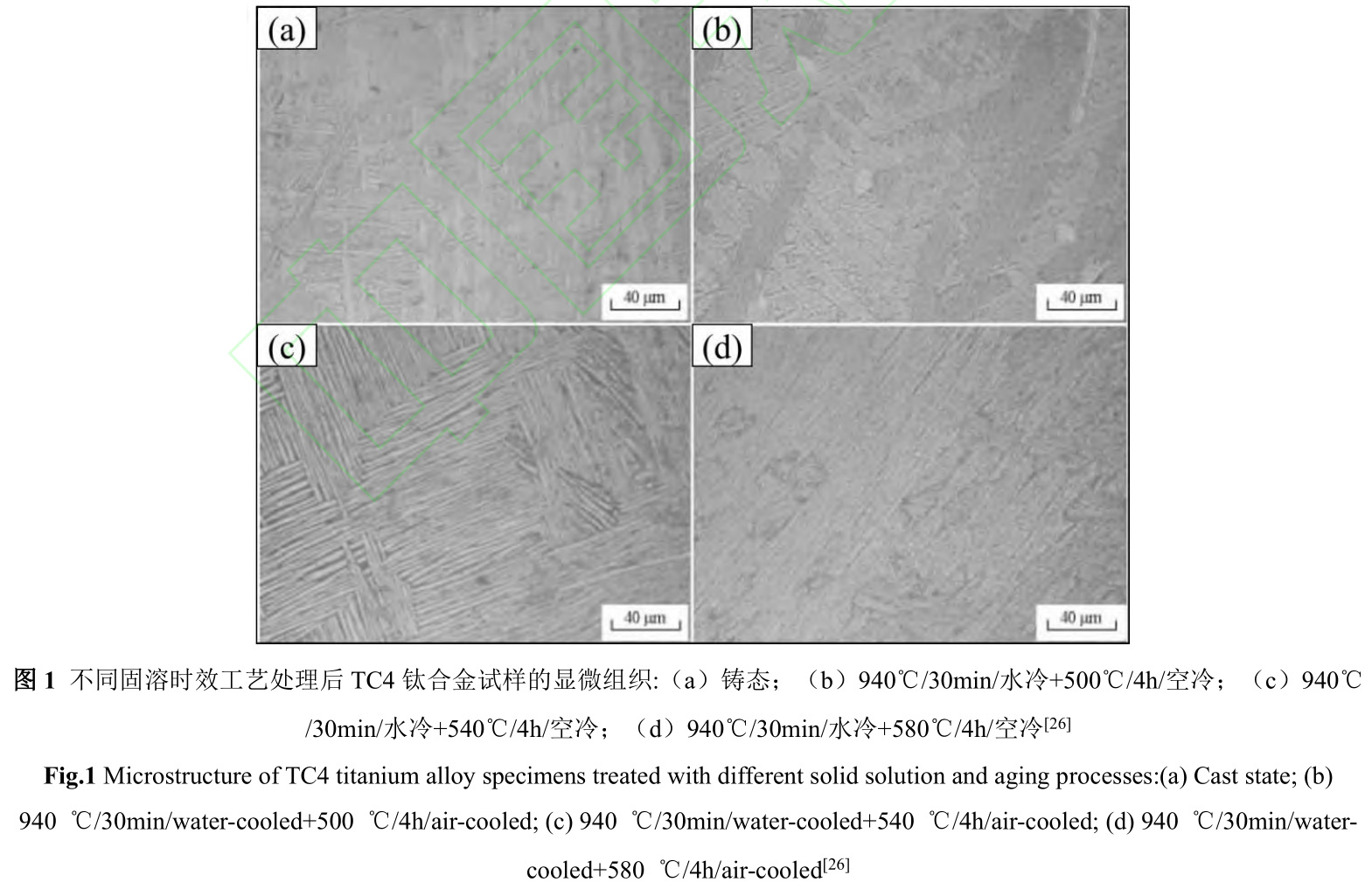

徐堅等人[26]的研究聚焦于不同固溶時效工藝條件下TC4鈦合金顯微組織的演變規(guī)律。其研究結(jié)果顯示,固溶時效處理顯著促進了針狀馬氏體α’相與亞穩(wěn)態(tài)β相的分解,轉(zhuǎn)化為更為穩(wěn)定且彌散分布的α+β相組合。這一變化通過圖1得到了直觀的展示:鑄態(tài)TC4鈦合金的組織結(jié)構(gòu)以均勻致密的α相、β相及晶界α相為特征;而經(jīng)過固溶時效處理后,其顯微組織轉(zhuǎn)變?yōu)橐云瑺?alpha;相、細條狀α相與β相為主的復雜結(jié)構(gòu),呈現(xiàn)出明顯的組織重構(gòu)現(xiàn)象。進一步分析發(fā)現(xiàn),時效溫度對TC4鈦合金的組織形態(tài)具有顯著影響。在500℃時效條件下,組織主要由細條狀的α相與相間分布的β相構(gòu)成;隨著時效溫度提升至540℃,細條狀α相逐漸減少,轉(zhuǎn)變?yōu)槠瑺钚螒B(tài);當溫度繼續(xù)升高至580℃時,組織則呈現(xiàn)出片狀α相、細條狀α相與β相共存的復雜結(jié)構(gòu)。值得注意的是,隨著時效溫度的上升,β相的分布逐漸變得不均勻,且其含量也有所增加,這一現(xiàn)象揭示了時效溫度對TC4鈦合金微觀組織結(jié)構(gòu)的深刻影響。
在深入追求TC4鈦合金性能優(yōu)化的道路上,研究者們積極探索并應用了多種復合熱處理工藝策略,諸如熱循環(huán)處理與多級時效等。這些創(chuàng)新方法巧妙融合了不同熱處理手段的優(yōu)勢,通過精確調(diào)控鈦合金在熱處理過程中的組織演變路徑,實現(xiàn)了對其性能的全方位提升。與此同時,隨著計算材料科學與模擬技術的飛速發(fā)展,研究者們迎來了一個全新的研究視角。他們利用這些先進的工具對TC4鈦合金的熱處理過程進行高精度的模擬與預測,這不僅極大地加深了我們對熱處理過程中組織演變與性能優(yōu)化內(nèi)在機制的認識,還為熱處理工藝的設計與優(yōu)化提供了堅實的理論基礎和前瞻性的指導。這一趨勢預示著,在未來的材料科學研究中,計算模擬與實驗驗證將更加緊密地結(jié)合,共同推動TC4鈦合金及其他先進材料性能優(yōu)化的新突破。
2.2力學性能變化
針對TC4鈦合金的力學性能優(yōu)化,熱處理扮演了至關重要的角色。退火處理,通過調(diào)控溫度(如920℃至980℃范圍內(nèi)),能夠有效提升鈦合金的塑性及組織穩(wěn)定性,然而這一過程可能伴隨著強度與硬度的適度犧牲。相反,固溶時效處理則專注于增強鈦合金的強度和硬度,但需注意其對塑性的潛在影響。因此,在實際工程應用中,合理選擇熱處理工藝以匹配具體性能需求顯得尤為關鍵。
對于退火熱處理而言,隨著退火溫度的逐步升高(從920℃至980℃),TC4鈦合金的微觀組織經(jīng)歷了顯著變化:初生α相逐漸減少且形貌趨于等軸狀,而次生α相及粗大β相則相應增加。這一組織演變直接導致合金強度的提升與塑性的下降,尤其是在980℃附近退火時,合金展現(xiàn)出最高的強度,但塑性相對較低。

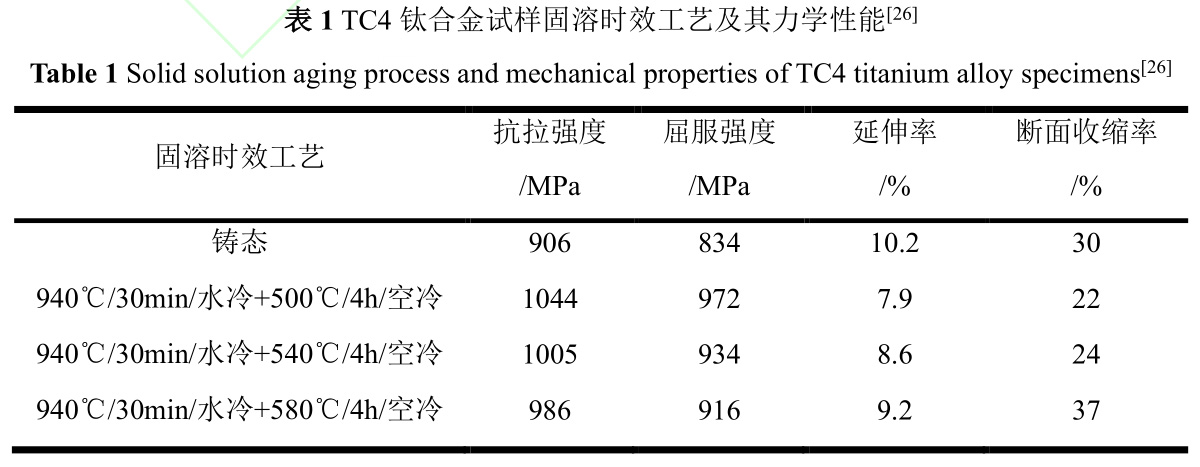

另一方面,固溶時效處理通過精確控制固溶溫度(通常低于相變點30~80℃),有效調(diào)節(jié)了初生α相、次生α相及β轉(zhuǎn)變組織的尺寸與體積分數(shù),進而在保持或提升材料韌性的同時,優(yōu)化了其強度與塑性。固溶處理后的時效階段,針狀馬氏體α’與過冷β相發(fā)生分解,轉(zhuǎn)化為彌散穩(wěn)定的α相,與β相共同構(gòu)成了(α+β)兩相組織,這一轉(zhuǎn)變顯著增強了合金的硬度和強度,為材料性能的提升開辟了新途徑[27-29]。徐堅等[26]深入探究了固溶時效工藝參數(shù)變化對TC4鈦合金在室溫下力學性能的具體影響。他們的研究發(fā)現(xiàn),通過固溶時效處理,鈦合金中的針狀馬氏體α’相與亞穩(wěn)態(tài)β相經(jīng)歷了分解過程,轉(zhuǎn)變?yōu)閺浬⒎植嫉姆(wěn)定α+β相結(jié)構(gòu),這一轉(zhuǎn)變顯著增強了TC4鈦合金的強度特性。進一步分析指出,在保持固溶溫度恒定的條件下,隨著時效溫度的逐漸升高,TC4鈦合金的強度呈現(xiàn)出下降趨勢,而塑性則相應提升。這一發(fā)現(xiàn)揭示了時效溫度調(diào)控在平衡鈦合金強度與塑性方面的重要作用。尤為值得關注的是,當固溶溫度設定為940℃、時效溫度選擇為500℃時,TC4鈦合金展現(xiàn)出了優(yōu)異的綜合力學性能:不僅保持了較高的強度水平,還兼具了良好的塑性表現(xiàn)。
TC4鈦合金的力學性能與其微觀組織結(jié)構(gòu)之間存在著深刻的內(nèi)在聯(lián)系,特別是β相及其亞穩(wěn)態(tài)的馬氏體轉(zhuǎn)變機制,對材料的整體性能表現(xiàn)具有顯著的調(diào)控作用。熱處理作為調(diào)控鈦合金微觀組織的關鍵手段,其工藝選擇與參數(shù)設定直接決定了TC4鈦合金的最終力學性能,這涵蓋了強度、塑性、硬度等多個關鍵指標。
在實際應用中,針對不同的工況需求與性能目標,精準選擇熱處理工藝及精細調(diào)控其參數(shù),成為了優(yōu)化TC4鈦合金力學性能的重要途徑。通過科學合理地設計熱處理方案,可以有效促進鈦合金內(nèi)部組織的優(yōu)化重組,如細化晶粒、調(diào)控相變產(chǎn)物分布等,進而實現(xiàn)力學性能的綜合提升。綜上所述,TC4鈦合金的熱處理過程是一個復雜而精細的調(diào)控過程,它對材料力學性能的影響是多維度且深遠的。通過不斷探索與實踐,我們有望進一步優(yōu)化熱處理工藝,以最大化發(fā)揮TC4鈦合金的潛在性能優(yōu)勢,滿足日益嚴苛的工程應用需求[30-31]。
2.3耐腐蝕性能變化
熱處理作為一種重要的材料改性手段,對于提升TC4鈦合金的耐腐蝕性能同樣具有顯著效果。通過精確調(diào)控熱處理工藝,能夠優(yōu)化鈦合金的化學成分與微觀組織結(jié)構(gòu),進而增強其抵抗腐蝕環(huán)境侵蝕的能力,這對于航空航天等嚴苛應用領域的材料選擇尤為重要。
退火處理雖主要聚焦于消除材料內(nèi)應力與改善組織均勻性,但其對TC4鈦合金耐腐蝕性能的影響亦不容忽視。合理的退火工藝可以優(yōu)化材料的微觀結(jié)構(gòu),但過高的溫度或過長的處理時間可能引發(fā)不利相變或元素偏析,從而削弱耐腐蝕性能,因此退火參數(shù)的精確控制至關重要。
另一方面,固溶處理作為金屬熱處理的基礎工藝之一,對TC4鈦合金的耐腐蝕性能提升尤為關鍵。通過將鈦合金加熱至特定溫度(如900℃左右)并保持一段時間,隨后快速冷卻,可以形成均勻的固溶體,這一過程中不僅強化了合金的力學性能,還通過減少有害雜質(zhì)與相的含量,有效改善了其耐腐蝕性能。進一步地,固溶時效處理通過在固溶處理基礎上引入時效步驟,促進了針狀馬氏體α’與過冷β相的分解,生成更為穩(wěn)定的α+β相結(jié)構(gòu),進一步增強了合金的耐腐蝕能力。
綜上所述,熱處理工藝對TC4鈦合金耐腐蝕性能的調(diào)控是多方面的,涉及固溶處理、固溶時效處理及退火處理等多種手段。在實際應用中,需根據(jù)具體需求與材料特性,科學選擇并精確控制熱處理工藝參數(shù),以實現(xiàn)耐腐蝕性能的最優(yōu)化。同時,對于熱處理過程中的溫度、時間、冷卻速度等關鍵因素,應給予足夠重視,以避免對合金耐腐蝕性能造成不利影響。
3TC4鈦合金熱處理技術的創(chuàng)新與展望
隨著科技的日新月異與應用領域的持續(xù)拓寬,TC4鈦合金的熱處理技術正步入一個不斷創(chuàng)新與演進的黃金時代。研究者們正積極探索前沿技術路徑,旨在進一步提升鈦合金的綜合性能。這包括但不限于采用創(chuàng)新的加熱手段,如微波加熱與感應加熱技術,以實現(xiàn)材料的高效、均勻加熱,從而優(yōu)化熱處理效果;同時,高壓熱處理等新興技術也被應用于改善鈦合金的微觀組織,強化其力學性能。此外,深冷處理等獨特工藝也被寄予厚望,以期在增強鈦合金強度與韌性的道路上取得新突破。
展望未來,熱處理技術與其他先進制造技術的深度融合將成為重要趨勢。通過將熱處理與激光增材制造、粉末冶金等前沿技術相結(jié)合,不僅能夠?qū)崿F(xiàn)TC4鈦合金的快速成型,還能在成型過程中同步優(yōu)化其性能,極大提升生產(chǎn)效率與材料質(zhì)量。同時,熱處理與表面處理技術的協(xié)同創(chuàng)新,也將為鈦合金表面性能的改良與耐腐蝕性的提升開辟新途徑。
值得注意的是,在追求技術創(chuàng)新的同時,綠色制造理念正引領著熱處理技術的另一場變革。研究者們正致力于開發(fā)低能耗、低排放的熱處理工藝與設備,力求在保障材料性能的同時,減少對環(huán)境的負面影響,推動TC4鈦合金熱處理技術向更加環(huán)保、可持續(xù)的方向發(fā)展。
綜上所述,TC4鈦合金熱處理技術正以前所未有的速度向前邁進,不僅在傳統(tǒng)領域如航空航天持續(xù)發(fā)揮重要作用,更在醫(yī)療、化工等新興領域展現(xiàn)出廣闊的應用前景。隨著技術的不斷成熟與創(chuàng)新,我們有理由相信,TC4鈦合金將為更多領域的進步與發(fā)展提供更加堅實可靠的材料支撐。
參考文獻
1. 霍進良,蔡瑛,佟海生,等.新型 TC4 鈦合金材料熱處理工藝研究[J].新技術新工藝,2023,(11):64-69..
2. 李昌,任偉寧,楊健,等.TC4 鈦合金 β 熱處理的顯微組織演變[J/OL].熱加工工,2024,(10):151-154.
3. 王炳正,張睿峰,王旭明,等.熱處理方式對 TC4ELI 鈦合金組織與性能的影響[J].熱處理技術與裝備,2023,44(04):16-19.
4. 蘇化冰,尹林,江紅軍,等.鍛造和熱處理工藝對 TC4 鈦合金顯微組織和沖擊韌度的影響[J].熱處理,2023,38(04):36-39+48.
5. 孫虹燁,齊躍,余傳魁,等.TC4 鈦合金的力學性能及熱處理模擬[J].塑性工程學報,2023,30(07):180-185.
6. 劉包發(fā),胡劍南,石俊杰,等.熱處理對增材制造 TC4 鈦合金組織結(jié)構(gòu)及耐蝕性能的影響[J].材料熱處理學報,2023,44(05):86-94.
7. 柏威.熱處理溫度對 TC4 鈦合金動態(tài)力學性能和微觀組織的影響[D].安徽建筑大學,2023.
8. 任詩章.TC4 鈦合金螺栓固溶時效熱處理組織的模擬和驗證[D].天津理工大學,2023.
9. 趙萍.航空用 TC4 鈦合金散熱結(jié)構(gòu) SLM 制備及熱處理強化與組織性能研究[D].山東建筑大學,2023.
10. 董曉鋒,張明玉,周江山,等.熱處理對 TC4 ELI 鈦合金顯微組織與力學性能的影響[J].熱加工工藝,2022,51(24):142-146.
11. 葉康源,葉勇松,陳開勇,等.Effect of Different Heat Treatment Process on Structure and Property of TC4 Titanium Alloy Forging[C]//中國航空學會.第十屆中國航空學會青年科技論壇論文集.貴州安大航空鍛造
有限責任公司;成都航利(集團)實業(yè)有限公司;空裝駐安順地區(qū)軍事代表室;,2022:7.
12. 許永春,孫曉軍,竇建偉,等.初生α相含量對TC4材料力學性能影響探討[J].云南冶金,2022,51(05):109-115.
13. 郄喜望,吳國清,張琦,等.大型 TC4 鈦合金試樣的退火處理模擬及變形機制研究[J].特種鑄造及有色合金,2022,42(10):1210-1215.
14. 王曉亭,喬波,張登峰,等.醫(yī)用 TC4 鈦合金網(wǎng)籃組織熱處理工藝[J].材料導報,2022,36(S2):279-281.
15. 劉濤,柏威,吳喬國,等.熱處理對 TC4 鈦合金動態(tài)力學性能和微觀組織的影響[J].應用力學學報,2023,40(04):805-813.
16. 張繼時.熱等靜壓態(tài) TC4 鈦合金熱變形及熱處理組織演變規(guī)律研究[D].中北大學,2022.
17. 高飛,雷挺,苗陽,等.熱處理對 TC4 鈦合金板材韌性的影響[J].金屬世界,2022,(03):36-38.
18. 陳冠宇.熱處理工藝對 TC4 鈦合金腐蝕性能的影響[D].石家莊鐵道大學,2021.
19. 劉華棟.氬弧-電子束復合焊接修復 TC4 鈦合金熱處理組織性能研究[D].沈陽工業(yè)大學,2021.
20. 王普強,王豫躍,吳夢杰,等.熱處理對 LMD TC4 組織、力學性能及各向異性的影響[J].中國激光,2021,48(10):160-171.
21. 劉子霖.TC4 鈦合金兩相區(qū)熱處理組織與性能研究[D].東南大學,2021.
22. 郭凱,何忝锜,和蓉.TC4 鈦合金熱處理工藝的研究現(xiàn)狀及進展[J].世界有色金屬,2021,(07):16-17.
23. 孟利軍,楊嬌妮,茍曼曼.熱處理工藝對 TC4 鈦合金組織及性能的影響[J].中國金屬通報,2021,(02):101-102.
24. 趙曉龍,王彬,何恩光,等.多次熱處理對 TC4 鈦合金激光焊接頭組織和性能的影響[J].應用激光,2020,40(05):831-835.
25. 袁經(jīng)緯,李卓,湯海波,等.熱處理對激光增材制造 TC4 合金耐蝕性及室溫壓縮蠕變性能的影響[J].航空學報,2021,42(10):478-485.
26. 徐堅,王文焱,謝敬佩,等.固溶-時效對 TC4 鈦合金組織與性能的影響[J].稀有金屬與硬質(zhì)合金,2014,42(02):41-44.
27. 尉文超,李云坤,薛彥均,等.熱處理工藝對 TC4 鈦合金沖擊磨損性能的影響[J].金屬熱處理,2020,45(06):7-11.
28. 王普強,吳夢杰,王豫躍,等.不同熱處理工藝下激光增材制造TC4鈦合金組織與性能研究進展[J].航空制造技術,2020,63(10):56-65.
29. 毛江虹,楊曉康,羅斌莉,等.熱處理溫度對 TC4ELI 合金組織與性能的影響[J].金屬熱處理,2020,45(02):166-174.
30. 張?zhí)燔?TC4 鈦合金相變過程及軋制-熱處理工藝研究[D].東北大學,2020.
31. 龍瑋,夏麒帆,張松,等.雙重退火對形變 TC4 鈦合金組織與性能的影響[J].貴州大學學報(自然科學版),2019,36(05):50-54.
李欣,中國機械總院集團沈陽鑄造研究所有限公司工程師,目前主要研究領域為高性能鑄造鈦合金及其先進成形技術的開發(fā)和應用。參與科技重大專項、軍工配套、自然科學基金等國家級、省部級各類科研項目 10 余項。發(fā)表論文 5 篇。獲科技成果獎一等獎 1 項。
tag標簽:TC4鈦合金
