發(fā)布日期：2025-9-10 8:56:20
鈦合金具有高強(qiáng)度、低密度、良好的耐腐蝕性和生物相容性，使其在航空航天、醫(yī)療器械等領(lǐng)域得到廣泛應(yīng)用[1~3]。然而，鈦合金在實(shí)際應(yīng)用中常需通過焊接等加工技術(shù)進(jìn)行組裝，焊接接頭的力學(xué)性能、耐腐蝕性和疲勞性能等直接影響到材料的耐久性和安全性[4,5]。不同類型和成分的鈦合金在焊接時(shí)存在較大差異，增加了焊接工藝的復(fù)雜性。鈦合金由等軸狀或片狀的α相以及等軸或細(xì)長狀的β相組成[6]。
根據(jù)其相組成和合金元素含量可分為α鈦合金、β鈦合金和α+β鈦合金等多種類型[7]。不同類型的鈦合金具有不同的物理性能、化學(xué)性能和力學(xué)性能，其焊接接頭的特性也截然不同。例如，α鈦合金由于其α相穩(wěn)定性較高，焊接時(shí)熱影響區(qū)的組織變化相對較小，但焊接接頭的強(qiáng)度提升較為困難；而α+β鈦合金在焊接過程中，由于α相和β相的比例和分布會(huì)發(fā)生變化，容易出現(xiàn)組織不均勻性，導(dǎo)致焊接接頭性能的波動(dòng)[8,9]。此外，即使是同一種類型的鈦合金，不同的合金元素含量也會(huì)對焊接性能產(chǎn)生顯著影響。合金元素的種類和含量會(huì)改變鈦合金的熔點(diǎn)、熱導(dǎo)率、線膨脹系數(shù)等物理參數(shù)，進(jìn)而影響焊接過程中的熱傳遞、熔池行為和焊接應(yīng)力分布[10]。這就要求在進(jìn)行鈦合金焊接時(shí)，必須針對具體的鈦合金類型和成分制定專門的焊接工藝方案，增加了焊接生產(chǎn)的難度和成本，并且在實(shí)際工程應(yīng)用中，對于不同鈦合金部件的連接，需要更加謹(jǐn)慎地選擇焊接方法和工藝參數(shù)，以確保焊接接頭的質(zhì)量和性能。目前更應(yīng)該深入研究鈦合金焊接接頭的顯微組織結(jié)構(gòu)，通過揭示焊接過程中組織演變的規(guī)律，探索優(yōu)化焊接工藝的方法，從而提高鈦合金焊接接頭的質(zhì)量和性能，推動(dòng)鈦合金在高端制造業(yè)等領(lǐng)域的更廣泛應(yīng)用。
1、焊接方法對顯微組織的影響
1.1激光焊
激光焊是一種先進(jìn)的焊接技術(shù)，其利用高能量密度的激光束聚焦在焊件上，使材料迅速熔化形成焊接接頭。激光束具有極高的能量集中度，能夠在極短時(shí)間內(nèi)將鈦合金母材加熱至熔點(diǎn)以上，形成熔池[11]。激光焊接鈦合金時(shí)，焊縫區(qū)通常呈現(xiàn)出細(xì)小等軸晶組織。由于激光焊接的高冷卻速度，熔池中的液態(tài)金屬在凝固過程中，晶體生長受到限制，難以形成方向性明顯的柱狀晶[12]。大量晶核在熔池中均勻形核并快速生長，形成了細(xì)小且均勻分布的等軸晶結(jié)構(gòu)[13]。以TC4鈦合金為例，研究表明，焊縫區(qū)等軸晶的平均晶粒尺寸可達(dá)到10~20μm，遠(yuǎn)小于傳統(tǒng)焊接方法所得焊縫的晶粒尺寸[14]。這種細(xì)小等軸晶組織的形成與激光焊接的熱循環(huán)特性密切相關(guān)。激光束快速加熱使熔池迅速形成，隨后在高速冷卻過程中，熔池中的過冷度迅速增大，為晶核的大量形成提供了有利條件。同時(shí)，熔池中的對流和溶質(zhì)擴(kuò)散作用相對較弱，限制了晶體的擇優(yōu)生長，促使等軸晶的形成[15]。
焊縫區(qū)的相組成也會(huì)受到激光焊接的影響。對于α+β型鈦合金，在激光焊接的快速冷卻條件下，β相的比例可能會(huì)有所增加。這是因?yàn)槔鋮s速度過快，使得α相的析出受到抑制，部分β相來不及轉(zhuǎn)變?yōu)?alpha;相而保留下來[16]。馬健凱等[17]研究表明，在激光焊接的TC4鈦合金焊縫中，β相的體積分?jǐn)?shù)可從母材的約10%增加到15%~20%。Zhang等[18]對3mm厚TA15鈦合金進(jìn)行了激光焊接實(shí)驗(yàn)，結(jié)果表明，激光焊接金屬為典型的由大量α′馬氏體相和少量高溫殘余β相組成的籃織組織，熱影響區(qū)為未溶α相和針狀α′馬氏體交錯(cuò)排列。焊縫在熱循環(huán)凝固過程中發(fā)生馬氏體相變[19]，β相轉(zhuǎn)變?yōu)獒槧?alpha;′相。相組成的變化會(huì)進(jìn)一步影響焊縫的力學(xué)性能。適量增加的β相可以提高焊縫的塑性和韌性，但如果β相比例過高，可能會(huì)導(dǎo)致強(qiáng)度略有下降[20]。因此，需要通過優(yōu)化激光焊接參數(shù)來精確控制焊縫區(qū)的相組成，以獲得良好的綜合力學(xué)性能。有研究人員通過正交試驗(yàn)分析了焊接參數(shù)對焊接接頭的影響。實(shí)驗(yàn)結(jié)果表明，光束偏移位置對焊接接頭的影響最大，其次是激光功率和焊接速度[21]。Li等[21]通過實(shí)驗(yàn)證明，熱影響區(qū)存在α′馬氏體、初生α相(αp)和初生β相(βp)。這些組成成分受到焊接參數(shù)的影響，特別是冷卻速率。
由于激光焊接的快速冷卻特性，可能會(huì)導(dǎo)致β相比例的增加，這是因?yàn)榭焖倮鋮s抑制了α相的析出，使得部分β相來不及轉(zhuǎn)變?yōu)?alpha;相而保留下來。報(bào)道稱，TC4鈦合金最佳焊接參數(shù)為最佳焊接參數(shù)為激光功率2.3kW，焊接速度0.04m/s，離焦位置0mm。

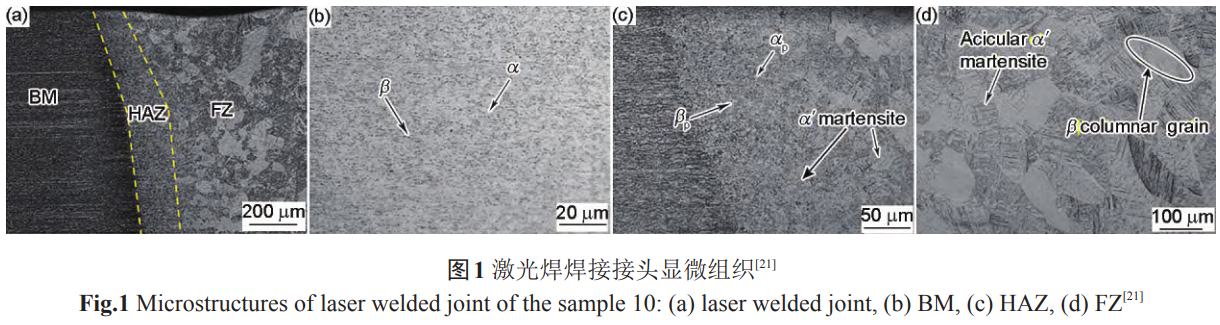

圖1為激光焊接TC4板材顯微組織圖，其揭示了焊接接頭各部分的顯微組織形貌。焊接接頭依焊接時(shí)不同區(qū)域溫度分為基材(BM)、熱影響區(qū)(HAZ)和熔合區(qū)(FZ)。從圖1a可知，HAZ和FZ與BM差異明顯。BM顯微組織如圖1b，深色體心立方的β相分散于淺色密排六方的α基體[22]。圖1c展示HAZ顯微組織，其在接頭未熔時(shí)發(fā)生相變，高溫下由α、β相組成，快速冷卻時(shí)，α、β相變化小，晶體結(jié)構(gòu)轉(zhuǎn)變。
通過透射電鏡表征(TEM)及X射線衍射分析(XRD)等技術(shù)加持，發(fā)現(xiàn)HAZ含少量α′馬氏體，主要是αp和βp，因達(dá)到α、β相轉(zhuǎn)變溫度，部分轉(zhuǎn)變?yōu)楦邷?beta;相，但此溫度不高，高溫β相未生長，焊后冷卻也幾乎無轉(zhuǎn)變?yōu)槎?alpha;′相。FZ顯微結(jié)構(gòu)見圖1d，有外延凝固特征，晶粒以半熔晶粒為基，形核至焊縫中心形成β柱狀晶粒，由籃狀組織的交錯(cuò)α′馬氏體組成。因能量密度高，焊縫溫度使α、β相轉(zhuǎn)變?yōu)楦邷?beta;相再到液相。激光焊結(jié)束時(shí)，F(xiàn)Z過冷度大，焊后冷卻中，液相轉(zhuǎn)β相，高溫β相轉(zhuǎn)α相，因冷卻快，未完全轉(zhuǎn)變，部分?jǐn)U散轉(zhuǎn)α相，部分非擴(kuò)散轉(zhuǎn)過飽和固溶體，其組織為針狀α′馬氏體相即馬氏體相變[23]。相變時(shí)β相原子遷移，大間距處生初生α′馬氏體相，小間距處生次生α′馬氏體相，二者交叉生長使FZ的β柱狀晶粒內(nèi)成籃狀組織[24,25]，熱量最快散失于β柱狀晶粒生長方向。
激光焊熱影響區(qū)極窄，但組織變化梯度大。在靠近焊縫的區(qū)域，由于受到較高的熱輸入，α相可能會(huì)發(fā)生部分或完全轉(zhuǎn)變?yōu)?beta;相的現(xiàn)象。隨著與焊縫距離的增加，熱輸入逐漸減小，β相又會(huì)發(fā)生分解，形成不同形態(tài)的α+β組織[26]。研究表明，在TC4鈦合金的激光焊接熱影響區(qū)，靠近焊縫處可能會(huì)出現(xiàn)粗大的β晶粒，而稍遠(yuǎn)區(qū)域則呈現(xiàn)出針狀α+β組織，再往外則逐漸過渡到與母材相似的組織形態(tài)[27]。
Fang等[28]探究了Ti-2Al-1.5Mn鈦合金薄板脈沖激光焊接接頭的顯微組織，結(jié)果表明，在部分轉(zhuǎn)變的熱影響區(qū)存在原始的α+β相和轉(zhuǎn)變的α+α′相以及剩余的β相，在完全轉(zhuǎn)變的熱影響區(qū)區(qū)和熔合區(qū)檢測到馬氏體α′相和剩余的β相。這種組織轉(zhuǎn)變行為主要是由激光焊接熱循環(huán)的特點(diǎn)決定的。激光焊接時(shí)，熱影響區(qū)的加熱速度極快，峰值溫度高且停留時(shí)間短，冷卻速度也很快。在這樣的熱循環(huán)作用下，α相向β相的轉(zhuǎn)變動(dòng)力學(xué)過程加快，而β相的分解過程則受到冷卻速度的強(qiáng)烈影響，導(dǎo)致不同區(qū)域形成了不同形態(tài)和比例的α+β組織[27]。雖然激光焊熱影響區(qū)總體較窄，但在靠近焊縫的高溫區(qū)域，仍可能出現(xiàn)一定程度的晶粒長大現(xiàn)象。不過，由于激光焊接的熱作用時(shí)間短，晶粒長大程度相對傳統(tǒng)焊接方法要小得多。
TC4鈦合金焊縫主要由針狀α′馬氏體及少量β相組成，而TA15鈦合金焊縫金屬為α′馬氏體相和少量高溫殘余β相組成的籃織組織。Ti-2Al-1.5Mn鈦合金在激光焊接接頭中，部分轉(zhuǎn)變的熱影響區(qū)存在原始的α+β相和轉(zhuǎn)變的α+α′相以及剩余的β相。這些合金在激光焊接后均表現(xiàn)出細(xì)小等軸晶組織，且焊縫區(qū)的相組成受快速冷卻影響，β相比例可能增加，影響焊縫的力學(xué)性能。
1.2熔化極惰性氣體保護(hù)焊(MIG)
MIG焊在鈦合金焊接中，是利用連續(xù)送進(jìn)的焊絲作為電極，并在惰性氣體(通常為氬氣)保護(hù)下，使焊絲與母材金屬熔化融合形成焊接接頭[29]。MIG焊接TA5鈦合金時(shí)，焊縫區(qū)通常呈現(xiàn)出明顯的柱狀晶組織。柱狀晶的生長方向主要沿著熱流方向，即從熔池底部向熔池表面生長，且大致垂直于焊縫中心線。這是因?yàn)樵诤附舆^程中，熔池邊緣的母材作為冷源，散熱較快，使得熔池中的液態(tài)金屬在凝固時(shí)，晶體沿著散熱最快的方向生長，從而形成柱狀晶結(jié)構(gòu)[30]。MIG焊接TC4鈦合金時(shí)，焊縫柱狀晶的長度可達(dá)到數(shù)毫米，寬度在幾百微米到1mm左右[31]。焊接熱輸入對柱狀晶的尺寸有顯著影響。當(dāng)焊接電流增大時(shí)，電弧能量增加，熔池體積增大，柱狀晶的寬度和長度都會(huì)相應(yīng)增加。因?yàn)檩^大的熱輸入使得熔池的冷卻速度減慢，晶體有更多的時(shí)間生長。相反，當(dāng)焊接電壓升高時(shí)，電弧長度變長，電弧穩(wěn)定性可能會(huì)受到影響，導(dǎo)致熔池?cái)嚢璨痪鶆颍鶢罹У纳L方向可能會(huì)出現(xiàn)一定的偏轉(zhuǎn)，并且組織均勻性變差。
而提高焊接速度會(huì)使熔池的冷卻速度加快，柱狀晶的長度會(huì)相對縮短，寬度變窄，并且可能會(huì)使柱狀晶變得更加細(xì)密[32]。MIG焊接TA5和TC4鈦合金時(shí)，都會(huì)形成沿?zé)崃鞣较蛏L的柱狀晶組織。TC4合金的柱狀晶尺寸較大，受焊接參數(shù)影響更顯著，如電流增大會(huì)導(dǎo)致晶粒尺寸增加，而提高焊接速度會(huì)使晶粒更加細(xì)密。兩種合金的顯微組織都受熱輸入和焊接速度的影響，但TC4合金對焊接參數(shù)的變化更敏感，可能導(dǎo)致組織均勻性變差。
對于α+β型鈦合金焊縫，在MIG焊的冷卻過程中，相組成會(huì)發(fā)生變化。由于焊接熱循環(huán)的作用，β相的比例可能會(huì)有所改變。一般情況下，冷卻速度相對較慢，使得β相有較多時(shí)間析出α相，與母材相比，焊縫中的β相比例可能會(huì)略有降低[33]。β相在焊縫中的分布也不均勻，往往在柱狀晶界處有一定的偏聚現(xiàn)象。這是因?yàn)樵谀踢^程中，溶質(zhì)元素(如合金元素)在晶界處的擴(kuò)散速度相對較快，導(dǎo)致β相在晶界處優(yōu)先形成。這種相分布的不均勻性會(huì)對焊縫的力學(xué)性能產(chǎn)生影響，晶界處較多的β相可能會(huì)降低焊縫的強(qiáng)度和塑性，增加裂紋敏感性[34]。
熱影響區(qū)的組織演變主要是由焊接熱循環(huán)決定的。焊接熱循環(huán)的特征參數(shù)包括加熱速度、峰值溫度、冷卻速度和在高溫區(qū)間的停留時(shí)間等[35,36]。在MIG焊過程中，加熱速度相對較慢，使得熱影響區(qū)在不同溫度區(qū)間停留的時(shí)間較長，尤其是在β轉(zhuǎn)變溫度附近。這就導(dǎo)致了α相向β相的轉(zhuǎn)變以及β相的分解過程能夠較為充分地進(jìn)行[37]。有研究表明，當(dāng)焊接熱輸入較大時(shí)，熱影響區(qū)在高溫的停留時(shí)間延長，α相向β相的轉(zhuǎn)變更加完全，冷卻過程中β相析出的α相更加粗大；而當(dāng)焊接熱輸入較小時(shí)，熱影響區(qū)的組織變化相對較小，但可能會(huì)出現(xiàn)不完全相變等問題，影響焊接接頭的性能。冷卻速度對熱影響區(qū)組織的影響也很關(guān)鍵，較快的冷卻速度會(huì)抑制β相的分解，使熱影響區(qū)得到更多的β相和較細(xì)小的α相組織，而較慢的冷卻速度則會(huì)導(dǎo)致粗大α相的形成[37,38]。圖2展示了TC4鈦合金MIG焊焊接接頭顯微組織。母材呈片層狀，由β轉(zhuǎn)變組織構(gòu)成，無等軸α相，原始β晶粒完整，α相以片層狀在β晶粒中整齊平直排列且有集束(見圖2b)。焊縫區(qū)為α′馬氏體組織(圖2c)。熱影響區(qū)因焊接熱循環(huán)作用，溫度低于焊縫區(qū)，但冷卻速度更快。靠近焊縫的熱影響區(qū)受熱源影響大，高溫停留久，α相全轉(zhuǎn)成高溫β相，冷卻時(shí)β相轉(zhuǎn)成α′相形成馬氏體；遠(yuǎn)離焊縫區(qū)域受熱源影響小，熱循環(huán)中加熱溫度低，α相不能完全轉(zhuǎn)成高溫β相，冷卻時(shí)β相向α′相轉(zhuǎn)變不完全，最終形成α相與α′相混合交織的組織[38](圖2d)。

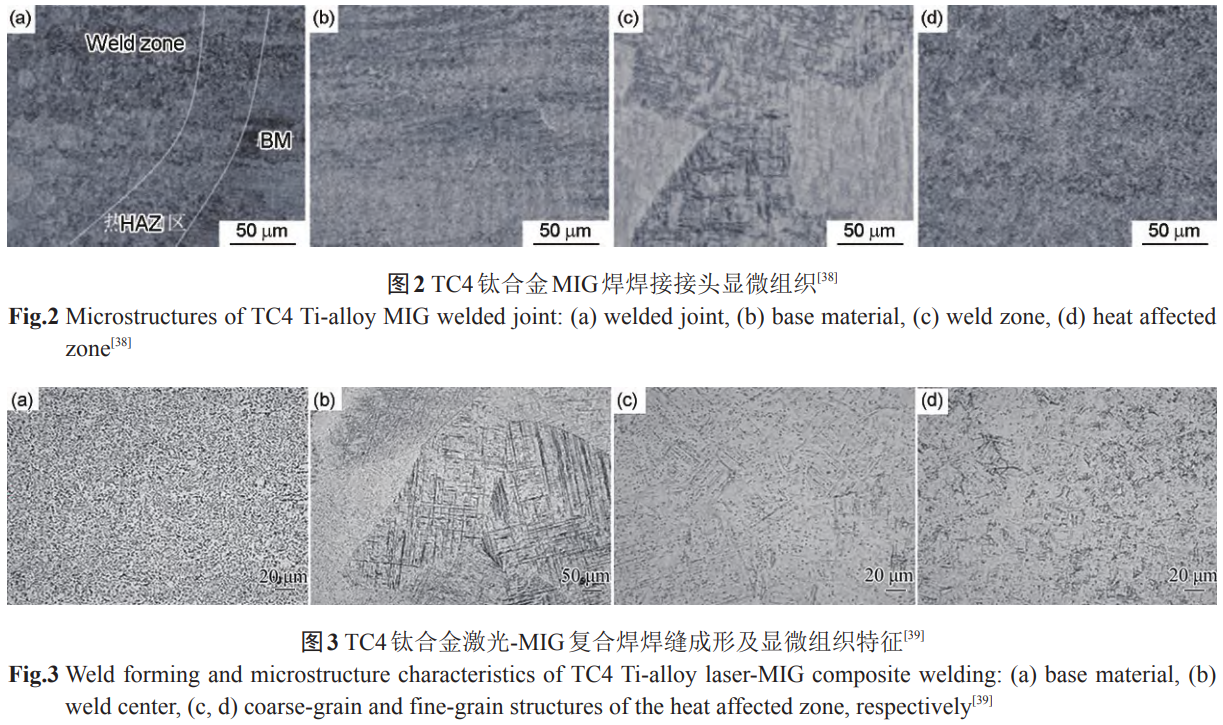

特別的，馬寅等[39]采用激光-MIG復(fù)合焊接方法實(shí)現(xiàn)了3mm厚TC4鈦合金的焊接，并發(fā)現(xiàn)TC4鈦合金母材顯微組織為等軸α相與β相，β相均勻分布于α相晶界四周(圖3a)。焊縫中心顯微組織多為粗大β相柱狀晶，晶界完整清晰，內(nèi)部是交織成網(wǎng)籃狀的細(xì)小α′馬氏體(圖3b)，因焊接時(shí)焊縫金屬超相變點(diǎn)加熱后快速冷卻，合金元素難擴(kuò)散，高溫β相來不及轉(zhuǎn)成α相而切變生成α′馬氏體。熱影響區(qū)含粗晶區(qū)與細(xì)晶區(qū)，粗晶區(qū)鄰近熔合線，細(xì)晶區(qū)靠母材。其組織主要是等軸α相、β相和α′馬氏體，相分布不均，熔合線旁粗晶區(qū)晶粒更粗，針狀α′馬氏體多且密，母材側(cè)細(xì)晶區(qū)晶粒細(xì)小，針狀α′馬氏體少(圖3c和3d)，因遠(yuǎn)離熔合線的熱影響區(qū)受熱源影響小、冷卻慢，馬氏體切變的β相少，高溫停留短，晶粒長大動(dòng)力與傾向小。
1.3鎢極惰性氣體保護(hù)焊(TIG)
TIG焊以鎢極為電極，在惰性氣體(通常是氬氣)的保護(hù)下，通過鎢極與焊件間產(chǎn)生的電弧熱使母材金屬和填充焊絲(若有)熔化，進(jìn)而形成焊接接頭[40]。TIG焊接鈦合金時(shí)，焊縫金屬的凝固組織通常呈現(xiàn)出樹枝晶形態(tài)。在熔池開始凝固階段，晶核首先在熔池邊界處形成，這是因?yàn)槿鄢剡吔缣帨囟忍荻容^大，有利于晶核的生成。隨后，晶體沿著散熱方向生長，形成樹枝狀的主干和分支[41]。焊接電流對焊縫凝固組織形態(tài)有顯著影響。當(dāng)焊接電流增大時(shí)，電弧能量增加，熔池的溫度升高，熔池的過熱度增大。
這使得晶核的形成速率相對降低，而晶體的生長速率加快，導(dǎo)致焊縫樹枝晶的枝干變得更加粗大，分支減少，組織的方向性更加明顯。相反，當(dāng)焊接電流減小時(shí)，熔池過熱度降低，晶核形成速率增加，晶體生長速率減慢，焊縫樹枝晶變得更加細(xì)密，組織均勻性相對較好[41]。電弧長度也會(huì)影響焊縫組織。較長的電弧長度會(huì)使電弧穩(wěn)定性下降，熔池的攪拌作用減弱，導(dǎo)致熔池成分和溫度分布不均勻，從而使焊縫樹枝晶的生長方向和形態(tài)出現(xiàn)紊亂，容易產(chǎn)生焊接缺陷，如氣孔、夾渣等，并且樹枝晶的尺寸不均勻性增加[41,42]。
對于α+β型鈦合金焊縫，在TIG焊的冷卻過程中，相組成會(huì)發(fā)生改變。由于TIG焊的冷卻速度相對較慢(相比于激光焊等高速焊接方法)，β相有較為充足的時(shí)間析出α相。一般情況下，焊縫中的β相比例會(huì)比母材有所降低[43]。相組成的變化與焊接熱循環(huán)密切相關(guān)。TIG焊的熱循環(huán)特點(diǎn)是加熱速度相對較慢，峰值溫度較高，在β轉(zhuǎn)變溫度以上停留時(shí)間較長，冷卻速度適中。在這樣的熱循環(huán)作用下，α相在高溫下大量轉(zhuǎn)變?yōu)?beta;相，在冷卻過程中，β相以一定的速率析出α相，形成α+β的雙相組織。焊接參數(shù)的變化會(huì)影響熱循環(huán)，進(jìn)而改變相組成。如提高焊接電流會(huì)使熱輸入增加，峰值溫度升高，β相在高溫停留時(shí)間延長，冷卻后β相比例進(jìn)一步降低；而提高焊接速度則會(huì)使熱循環(huán)加快，β相析出α相的時(shí)間縮短，β相比例可能會(huì)相對增加[44]。
TIG焊熱影響區(qū)的組織轉(zhuǎn)變較為復(fù)雜。在靠近焊縫的區(qū)域，由于受到較高的熱輸入，α相發(fā)生轉(zhuǎn)變?yōu)?beta;相的過程。隨著與焊縫距離的增加，熱輸入逐漸減小，β相又會(huì)發(fā)生分解，形成不同形態(tài)的α+β組織[45]。有研究人員針對鈦合金Ti-2.8Al-5.1Mo-4.9Fe研究了TIG焊接熱循環(huán)對熱影響區(qū)的影響，發(fā)現(xiàn)TIG焊接的加熱速度較慢，使得熱影響區(qū)在β轉(zhuǎn)變溫度附近停留時(shí)間較長，有利于α相向β相的轉(zhuǎn)變。適中的冷卻速度使得β相的分解過程較為充分，形成了不同形態(tài)的α+β組織。使用預(yù)熱可以減少焊縫金屬中不穩(wěn)定β相的比例，并增加兩相(α+β)組織的面積百分比[46]。
焊接熱輸入對熱影響區(qū)組織轉(zhuǎn)變影響較大。當(dāng)熱輸入增大時(shí)，熱影響區(qū)的范圍擴(kuò)大，α相向β相轉(zhuǎn)變更加完全，靠近焊縫處的β晶粒更加粗大，冷卻后形成的針狀α+β組織區(qū)域也更寬；反之，熱輸入減小，熱影響區(qū)范圍縮小，組織轉(zhuǎn)變程度減輕[47]。在TIG焊熱影響區(qū)，晶粒長大主要發(fā)生在靠近焊縫的高溫區(qū)域。由于熱輸入的作用，該區(qū)域溫度升高，原子的擴(kuò)散能力增強(qiáng)，晶界遷移速度加快，導(dǎo)致晶粒長大。此外，母材的原始晶粒尺寸和合金成分也會(huì)對熱影響區(qū)晶粒長大產(chǎn)生影響。母材原始晶粒細(xì)小且均勻時(shí)，熱影響區(qū)晶粒長大的趨勢相對較小；合金元素的種類和含量會(huì)改變鈦合金的晶粒長大激活能，從而影響晶粒長大的速率和程度[47,48]。

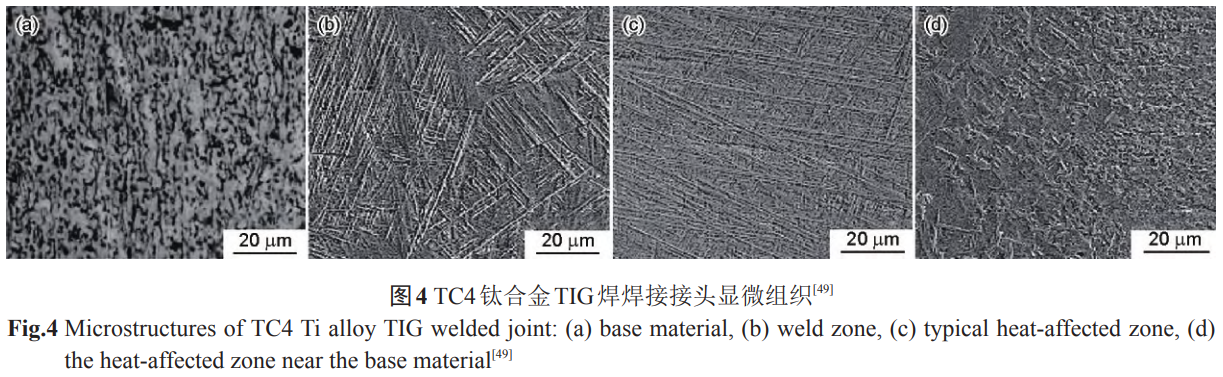

圖4為TC4鈦合金TIG焊焊接接頭顯微組織。
母材是α+β雙相組織，白色α晶粒，片狀β晶粒分布于α晶粒間。焊縫由粗大β晶粒轉(zhuǎn)變成馬氏體α′，β晶界明晰，同一晶粒內(nèi)針狀α′取向基本一致(圖4b)。TC4的α+β→β相變溫度約980~1010℃，焊縫冷卻時(shí)，α′以熔合線附近固態(tài)金屬為基向中心生長成針狀馬氏體，因冷卻快、過冷度大，馬氏體細(xì)小。
熱影響區(qū)近焊縫處組織為針狀α′馬氏體，因加熱達(dá)相變溫度，且溫度低于焊縫、冷卻速度更快，所以α′相較焊縫更細(xì)小(圖4c)。遠(yuǎn)焊縫靠母材區(qū)域，受熱部分α相轉(zhuǎn)β相、部分未變，熱循環(huán)致β晶粒長大，冷卻僅局部現(xiàn)少量α′相，組織為α加少量α′(圖4d)。
1.4電子束焊
電子束焊是一種高能束流焊接方法，它在高真空環(huán)境下，利用高速電子束撞擊焊件表面，電子束的動(dòng)能轉(zhuǎn)化為熱能，使材料迅速熔化形成焊接接頭[50]。電子束焊接鈦合金的焊縫區(qū)呈現(xiàn)出特殊的凝固組織形態(tài)。由于電子束焊接的高能量密度和深熔特性，熔池形狀通常呈細(xì)長的釘狀[51]。在這種特殊形狀的熔池中，凝固組織主要為細(xì)小的等軸晶和柱狀晶的混合結(jié)構(gòu)。靠近熔池底部和側(cè)壁的區(qū)域，由于散熱方向較為單一，容易形成柱狀晶，其生長方向垂直于熔池壁，而在熔池中心區(qū)域，由于熱對流和溶質(zhì)擴(kuò)散等因素的綜合作用，會(huì)形成細(xì)小的等軸晶[52]。吳會(huì)強(qiáng)等[53]研究表明，電子束焊接TC4合金時(shí)，焊接熱輸入能量的大小與分布模式對焊縫晶粒尺寸有重要影響，當(dāng)焊接熱輸入為48.0kJ/m表面聚焦模式時(shí)，焊縫組織較為均勻，晶粒尺寸為350μm，隨著焊接熱輸入的逐漸增大，焊縫結(jié)晶形態(tài)由等軸晶向柱狀形態(tài)演化[53]。在電子束焊接TC4合金時(shí)，焊縫區(qū)的晶粒組織呈現(xiàn)出粗大的柱狀晶結(jié)構(gòu)，而熱影響區(qū)則由細(xì)小的針狀馬氏體和原始的α相及β相組成。
這種組織結(jié)構(gòu)的變化是由焊接過程中的溫度梯度和冷卻速度所決定的[53]。電子束焊接參數(shù)對焊縫凝固組織形態(tài)有顯著影響。電子束電流增加時(shí)，電子束能量增大，熔池的溫度升高，熔池的過熱度增加，使得柱狀晶的生長更為明顯，同時(shí)等軸晶的尺寸也會(huì)略有增大[54]。加速電壓的變化主要影響電子束的聚焦和能量分布，較高的加速電壓會(huì)使電子束聚焦更好，能量更集中，熔池形狀更加細(xì)長，有利于柱狀晶的生長，并且會(huì)使柱狀晶的生長方向更加規(guī)整。焊接速度的提高會(huì)使熔池的凝固速度加快，等軸晶的比例可能會(huì)增加，柱狀晶的長度相對縮短，因?yàn)榭焖倌滔拗屏酥鶢罹У纳L時(shí)間[55]。

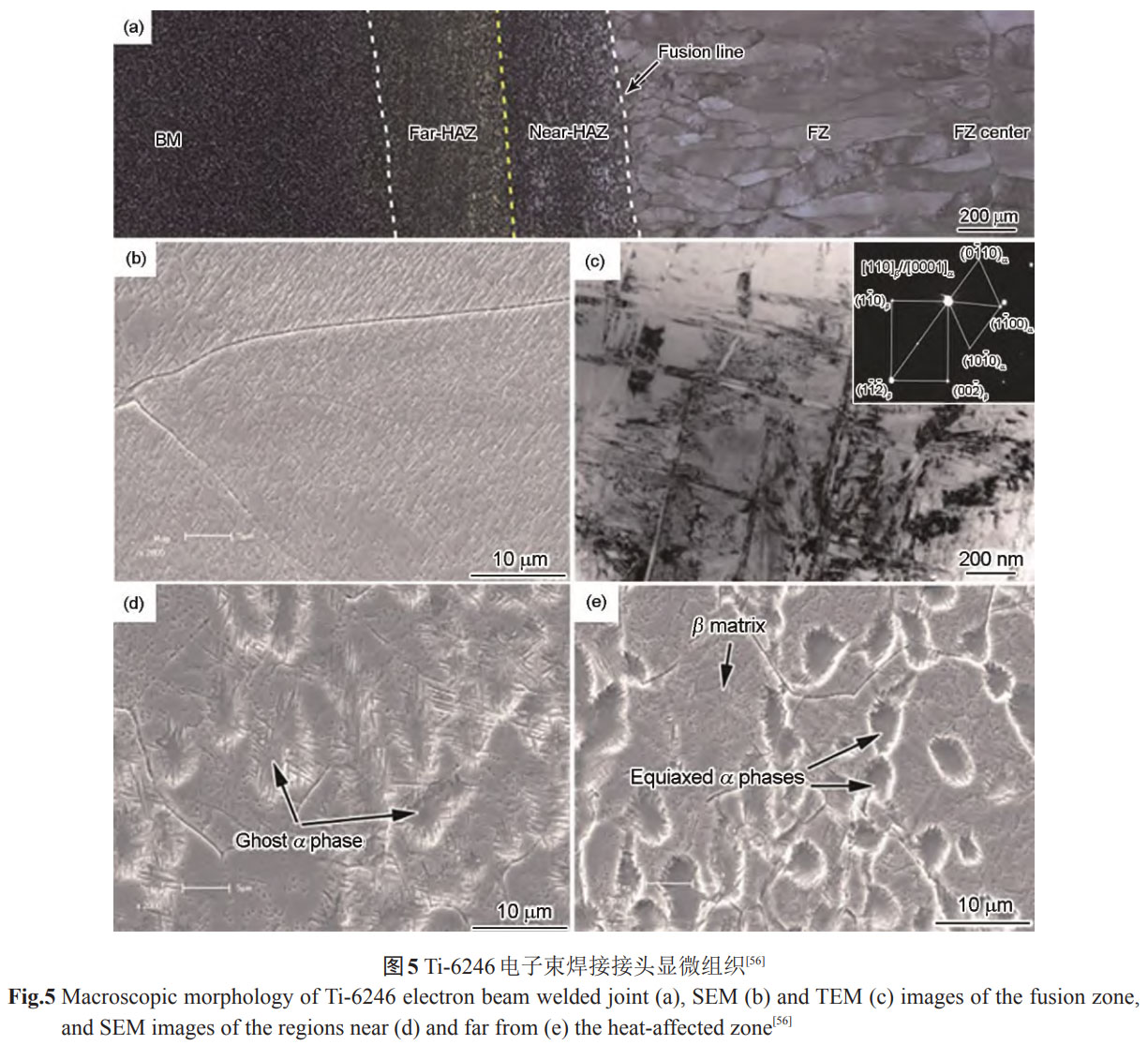

Wang等[56]對Ti-6246壓縮機(jī)盤切割的10mm厚板進(jìn)行焊接，并研究了其顯微組織，焊接件的宏觀圖呈現(xiàn)于圖5中。可以看出，焊件包含F(xiàn)Z、HAZ以及BM。圖5b和c分別給出了焊接態(tài)FZ的SEM像與透射電子顯微鏡(TEM)的顯微照片。通過SEM觀察可見，大量薄針狀α片層鑲嵌于柱狀β晶粒的基體里(圖5b)。選區(qū)電子衍射(SAED)分析表明存在α相和β相這兩相(圖5c)。經(jīng)觀察，遠(yuǎn)熱影響區(qū)和近熱影響區(qū)的主要差別在于初生α相的尺寸與形狀。其中，近熱影響區(qū)中的初生α相(圖5d)屬于所謂的“Ghostαphases”。所謂“Ghostαphases”，是指母材之前的等軸初生α相，在焊接時(shí)達(dá)到了β相區(qū)(T>β轉(zhuǎn)變溫度)，但由于時(shí)間和溫度不夠，未能達(dá)到化學(xué)平衡(β相的固溶體狀態(tài))。而遠(yuǎn)熱影響區(qū)的顯微組織呈現(xiàn)出一種雙峰結(jié)構(gòu)，即由被部分轉(zhuǎn)變的β基體所包圍的等軸α相組成(圖5e)。
電子束焊接Ti-6Al-4V合金時(shí)，熱影響區(qū)的組織變化顯著。熱影響區(qū)最大溫度低于焊縫金屬，合金元素變化小，冷卻速率是其組織轉(zhuǎn)變的關(guān)鍵因素。
其冷卻速率比焊縫金屬快，僅少量針狀α′相從凝固的β相中溶解，β到α的轉(zhuǎn)變未完全發(fā)生，且初始α和β相沒有足夠熱量和時(shí)間轉(zhuǎn)變?yōu)楦邷?beta;相，部分β相仍保留在原始母材中，β到α馬氏體相的轉(zhuǎn)變也未完全完成，因此熱影響區(qū)呈現(xiàn)出初始擴(kuò)散轉(zhuǎn)變和隨后馬氏體轉(zhuǎn)變的混合轉(zhuǎn)變模式[57]。焊接參數(shù)如電流、電壓和速度對熱影響區(qū)組織轉(zhuǎn)變有顯著影響，增加熱輸入會(huì)擴(kuò)大熱影響區(qū)，增加轉(zhuǎn)變劇烈程度。與傳統(tǒng)焊接相比，電子束焊接的快速熱循環(huán)限制了晶粒生長，Ti-6Al-4V合金熱影響區(qū)晶粒長大通常在1.1~1.3倍，而TIG焊可達(dá)2~3倍。晶粒長大受熱輸入、母材晶粒尺寸和合金成分影響。高熱輸入可能導(dǎo)致局部晶粒長大，原始晶粒尺寸大和特定合金成分可能增加晶粒長大趨勢[58,59]。
2、焊接接頭顯微組織與材料性能的關(guān)系
2.1顯微組織對力學(xué)性能的影響
當(dāng)鈦合金焊接接頭焊縫區(qū)呈現(xiàn)細(xì)小等軸晶組織時(shí)，通常會(huì)表現(xiàn)出較高的強(qiáng)度。這是因?yàn)榈容S晶組織的晶界面積較大，位錯(cuò)在晶界處會(huì)受到阻礙，使得位錯(cuò)運(yùn)動(dòng)變得困難[60]。大量實(shí)驗(yàn)研究表明，相較于具有粗大柱狀晶組織的焊縫，等軸晶焊縫的抗拉強(qiáng)度有顯著提高。等軸晶的尺寸也對強(qiáng)度有重要影響。較小的等軸晶尺寸意味著更多的晶界，更能有效地阻礙位錯(cuò)運(yùn)動(dòng)。當(dāng)?shù)容S晶尺寸減小時(shí)，焊接接頭的屈服強(qiáng)度可能會(huì)增加，這是因?yàn)檩^小的晶粒需要更高的應(yīng)力才能使位錯(cuò)在晶界間移動(dòng)，從而提高了材料的強(qiáng)度[61,62]。
魏氏組織是在鈦合金焊接熱影響區(qū)可能出現(xiàn)的一種組織形態(tài)。它由粗大的針狀α相分布在β相基體上構(gòu)成，這種組織形態(tài)會(huì)導(dǎo)致強(qiáng)度降低。這是因?yàn)槲菏辖M織中的針狀α相在受力時(shí)容易成為裂紋源，而且針狀α相之間的β相相對較軟，不能有效地傳遞載荷，從而降低了焊接接頭的強(qiáng)度[63]。網(wǎng)籃組織相較于魏氏組織，其α相和β相的分布更加均勻，α相呈交織狀分布在β相基體中。這種組織形態(tài)能夠在一定程度上提高焊接接頭的強(qiáng)度。這是因?yàn)榫W(wǎng)籃組織中的α相和β相之間的協(xié)同作用較好，在受力時(shí)能夠有效地傳遞載荷，使得材料能夠承受更高的應(yīng)力[64]。研究表明，在適當(dāng)?shù)暮附庸に囅滦纬删W(wǎng)籃組織的熱影響區(qū)，其抗拉強(qiáng)度可比魏氏組織區(qū)域提高5%~10%[65]。
根據(jù)Hall-Petch公式[66]：
σy=σ0+kd-1/2
式中，σy是屈服強(qiáng)度，σ0是晶格摩擦力，k是常數(shù)，d是晶粒直徑。可以看出，晶粒尺寸與屈服強(qiáng)度呈反比關(guān)系。在鈦合金焊接接頭中，這一關(guān)系同樣適用。楊杰等[67]通過對TC21鈦合金的研究發(fā)現(xiàn)，隨著不同位置處的應(yīng)變由0.75增加到1.40，β晶粒長寬比增大，流線逐漸清晰，且窄截面處亞結(jié)構(gòu)增多、冷速較快，使得αp含量減少、針狀αs逐漸細(xì)化，共同導(dǎo)致強(qiáng)度逐漸增加。符合Hall-Petch公式所描述的規(guī)律。
在α+β型鈦合金焊接接頭中，α相和β相的比例對強(qiáng)度有顯著影響。α相具有較高的強(qiáng)度和較低的塑性，β相則相對較軟但具有較好的塑性。當(dāng)β相比例增加時(shí)，在一定范圍內(nèi)可以提高焊接接頭的塑性，但如果β相比例過高，會(huì)導(dǎo)致強(qiáng)度下降[68]。
焊接接頭熱影響區(qū)的組織均勻性對塑性起著關(guān)鍵作用。當(dāng)熱影響區(qū)組織均勻時(shí)，在拉伸或其他變形過程中，應(yīng)力能夠均勻分布，材料能夠均勻地發(fā)生塑性變形[57]。相反，如果熱影響區(qū)出現(xiàn)組織不均勻現(xiàn)象，如局部晶粒粗大或者出現(xiàn)硬脆相，在變形過程中，應(yīng)力會(huì)在這些不均勻區(qū)域集中，導(dǎo)致材料過早地發(fā)生頸縮和斷裂，降低塑性[69]。例如，在熱影響區(qū)出現(xiàn)魏氏組織時(shí)，其延伸率可能會(huì)比均勻組織降低20%~30%[70]。晶粒尺寸對塑性有重要影響。一般來說，較小的晶粒尺寸有利于提高塑性。這是因?yàn)樵谳^小晶粒的材料中，位錯(cuò)運(yùn)動(dòng)更容易在晶界處受到阻礙而產(chǎn)生堆積，從而使材料能夠在更多的晶界處進(jìn)行協(xié)調(diào)變形，提高了材料的均勻變形能力[71]。研究表明，在鈦合金焊接接頭中，當(dāng)焊縫區(qū)晶粒尺寸減小時(shí)，延伸率會(huì)有顯著提高[72]。晶粒形狀也會(huì)影響塑性。等軸晶形狀相對規(guī)則，在變形過程中各方向的變形協(xié)調(diào)性較好，有利于提高塑性。而柱狀晶在垂直于生長方向的塑性較差，因?yàn)樵谶@個(gè)方向上位錯(cuò)運(yùn)動(dòng)受到晶界的阻礙較大，容易產(chǎn)生應(yīng)力集中，導(dǎo)致塑性降低[73]。
在鈦合金焊接接頭中，α相和β相的分布對韌性有重要影響。當(dāng)α相和β相均勻分布時(shí)，如在網(wǎng)籃組織中，兩相之間能夠有效地傳遞應(yīng)力，在受到?jīng)_擊載荷時(shí)，能夠通過相界面的變形來吸收能量，從而提高韌性[74]。研究表明，在具有良好相分布的熱影響區(qū)，沖擊吸收能量相比相分布不均勻區(qū)域顯著提高[75]。
相界面的結(jié)合狀況也會(huì)影響韌性。如果相界面結(jié)合良好，在材料受到外力作用時(shí)，能夠有效地阻止裂紋的擴(kuò)展[76]。研究表明，通過適當(dāng)?shù)暮附雍筇幚砉に嚕纳?alpha;相和β相之間的界面結(jié)合，可以使焊接接頭的沖擊韌性提高10%~20%[77]。焊接接頭中的顯微組織缺陷，如氣孔、夾雜物等，會(huì)對韌性產(chǎn)生嚴(yán)重的負(fù)面影響。氣孔在材料受到?jīng)_擊載荷時(shí)會(huì)成為應(yīng)力集中點(diǎn)，導(dǎo)致裂紋的萌生和快速擴(kuò)展[72]。夾雜物的存在也會(huì)降低材料的韌性，因?yàn)閵A雜物與基體之間的界面結(jié)合通常較弱，在受力時(shí)容易產(chǎn)生裂紋[7]。
2.2顯微組織對耐腐蝕性的影響
鈦合金在不同腐蝕環(huán)境下主要有化學(xué)腐蝕、電化學(xué)腐蝕等類型。在化學(xué)腐蝕中，如在酸性或堿性溶液中，鈦合金表面的氧化膜會(huì)與腐蝕介質(zhì)發(fā)生化學(xué)反應(yīng)而被破壞。以硫酸溶液為例，鈦合金表面的TiO2膜可能會(huì)與硫酸反應(yīng)生成Ti(SO4)2，使氧化膜失去保護(hù)作用[78]。在電化學(xué)腐蝕中，由于鈦合金中不同相或不同區(qū)域的電極電位不同，會(huì)形成微電池。例如，在含有Cl的海水環(huán)境中，鈦合金中的α相和β相的電極電位差異可能會(huì)導(dǎo)致局部電化學(xué)腐蝕。當(dāng)β相的電位較負(fù)時(shí)，β相作為陽極被腐蝕，α相作為陰極發(fā)生還原反應(yīng)，加速了β相的腐蝕過程[79]。
焊接接頭的顯微組織不均勻性是引起局部腐蝕的一個(gè)關(guān)鍵因素。在焊接過程中，焊縫區(qū)和熱影響區(qū)的凝固組織形態(tài)及相組成存在差異，這些差異可能導(dǎo)致局部電化學(xué)腐蝕電池的形成。焊縫區(qū)的柱狀晶組織相較于等軸晶組織，更容易在晶界處發(fā)生溶質(zhì)元素的偏聚，從而在相成分上產(chǎn)生差異，形成電位差[80]。這種電位差使得晶界在腐蝕環(huán)境中更易成為陽極，引發(fā)晶間腐蝕。熱影響區(qū)的組織梯度變化也是局部腐蝕的誘因之一。在熱影響區(qū)靠近焊縫的區(qū)域，α相向β相的轉(zhuǎn)變和β相的分解過程可能導(dǎo)致相組成和組織形態(tài)的復(fù)雜變化，這些變化使得不同部位的電化學(xué)活性不同，從而形成局部腐蝕電池，加速腐蝕速率。在α+β型鈦合金焊接接頭中，α相和β相之間的電位差異對腐蝕行為有顯著影響。焊接過程中β相的成分變化，如合金元素的偏析，可能導(dǎo)致其電位進(jìn)一步偏離α相，增大電位差，從而增加腐蝕電流，加快腐蝕速率。在含有氧化性離子的溶液中，β相更易被氧化，發(fā)生腐蝕。
此外，焊接接頭在服役過程中常常受到應(yīng)力和腐蝕介質(zhì)的共同作用，這種條件下的應(yīng)力腐蝕開裂(SCC)是導(dǎo)致焊接結(jié)構(gòu)失效的重要形式之一[81]。SCC是指在腐蝕介質(zhì)和拉伸應(yīng)力(包括殘余應(yīng)力)的共同作用下，材料發(fā)生脆性開裂的現(xiàn)象[82,83]。在焊接接頭中，由于組織和成分的不均勻性，SCC往往在晶界、相界或缺陷處萌生，并沿著這些弱化區(qū)域擴(kuò)展，最終可能導(dǎo)致結(jié)構(gòu)的突然斷裂[84]。有研究人員探究了TC4鈦合金板的電子束焊接接頭在模擬海水環(huán)境下的SCC敏感性。通過分析焊接接頭的顯微結(jié)構(gòu)和斷裂表面特征發(fā)現(xiàn)，焊縫區(qū)域的上、中、下各部位均表現(xiàn)出較低的SCC敏感性，且在海水環(huán)境中，焊縫區(qū)域易發(fā)生陽極溶解，伴隨著氫的吸附，這促進(jìn)了裂紋形核，并使得裂紋能在較低應(yīng)力作用下擴(kuò)展[85]。
Zhang等[86]探究了具有等軸組織(WM)、雙峰組織(EM)和維氏組織(WM)的Ti-6Al-3Nb-2Zr-1Mo(Ti6321)合金樣品的應(yīng)力腐蝕開裂行為，其中WM表現(xiàn)出最好的抗SCC能力，這是因?yàn)?beta;相含量較高的WM中沒有明顯的微織構(gòu)區(qū)，α相集落阻礙了位錯(cuò)的移動(dòng)，導(dǎo)致裂紋擴(kuò)展速率最低。可見β相的含量越高，合金抵抗SCC的能力也就越強(qiáng)。Gao等[87]通過對Ti6321焊接接頭不同區(qū)域裂紋擴(kuò)展和SCC臨界應(yīng)力強(qiáng)度因子(KISCC)的研究,揭示了焊接接頭在3.5%NaCl溶液中的腐蝕特性，研究表明，焊縫金屬的KISCC高于熱影響區(qū)的KISCC，說明熱影響區(qū)相較于焊縫金屬來說更容易發(fā)生應(yīng)力腐蝕。針對TC4鈦合金電子束焊接接頭的SCC敏感性，研究人員通過慢應(yīng)變速率拉伸實(shí)驗(yàn)在模擬海水環(huán)境中進(jìn)行了評(píng)估。
通過觀察焊接接頭的顯微組織和斷口特征，對接頭的SCC行為進(jìn)行了詳細(xì)分析。房衛(wèi)萍等[85]研究表明，焊接區(qū)域的SCC敏感性相對較低。在海水環(huán)境中，焊接區(qū)更傾向于陽極溶解，同時(shí)H的吸附促進(jìn)裂紋的形核。此外，H的擴(kuò)散還導(dǎo)致α′相界和α′相內(nèi)部位錯(cuò)堆積，這使得裂紋能夠在較低應(yīng)力下擴(kuò)展。
2.3顯微組織對疲勞性能的影響
焊縫中的氣孔、夾雜物與未熔合等缺陷，還有熱影響區(qū)與母材交界處、組織不均勻區(qū)域，皆是焊接接頭疲勞裂紋易萌生之處，且組織特性顯著影響疲勞壽命。氣孔、夾雜物、未熔合是常見裂紋源[88,89]。氣孔致局部應(yīng)力集中，如鈦合金焊接接頭受拉伸-壓縮循環(huán)載時(shí)，氣孔邊緣應(yīng)力可比基體高數(shù)倍乃至十幾倍，超疲勞極限便萌生裂紋；夾雜物因與基體彈性模量有別，循環(huán)載荷下界面變形不匹配引發(fā)裂紋；未熔合處組織不連續(xù)，與焊縫或母材界面應(yīng)力集中，利于裂紋產(chǎn)生[88]。熱影響區(qū)與母材交界組織、性能有梯度變化，焊接熱循環(huán)使其顯微組織特殊，像熱影響區(qū)或因晶粒長大、相轉(zhuǎn)變形成硬組織，與母材軟組織交界有硬度差，應(yīng)力集中催生裂紋[90]。組織不均勻區(qū)域同理，焊縫柱狀晶與等軸晶交界、熱影響區(qū)相轉(zhuǎn)變過渡區(qū)，因晶體結(jié)構(gòu)與性能突變、相界面存在，在循環(huán)載荷下應(yīng)力集中，促使裂紋萌生[91]。顯微組織對疲勞壽命影響關(guān)鍵，細(xì)小均勻則優(yōu)[92]。鈦合金焊接接頭焊縫與熱影響區(qū)晶粒尺寸小，晶界可阻裂紋萌生、擴(kuò)展，因晶界面積大增，裂紋擴(kuò)展需克服更多阻力；反之，熱影響區(qū)晶粒因熱輸入大而長大，內(nèi)部缺陷多、晶界阻裂弱，疲勞壽命降低[91]。α+β型鈦合金焊接接頭中，α相和β相比例關(guān)乎疲勞壽命[93]。適量增β相可提壽命，因其塑性好，能在疲勞時(shí)吸能、緩裂紋擴(kuò)展，β相體積分?jǐn)?shù)從10%升至30%，疲勞壽命或升30%~50%，但比例過高會(huì)降強(qiáng)度，高應(yīng)力循環(huán)載下壽命也降低。α相形態(tài)分布有影響，細(xì)小均勻如網(wǎng)籃組織能協(xié)同β相提抗疲勞性，粗大針狀的魏氏組織則易致應(yīng)力集中、降壽命[94,95]。組織均勻可提焊接接頭疲勞壽命，優(yōu)化工藝使焊縫與熱影響區(qū)組織均勻，減少應(yīng)力集中，抑制裂紋萌生、擴(kuò)展；反之，組織梯度大、相組成差異明顯區(qū)域，循環(huán)載荷下應(yīng)力集中，成為裂紋快速滋生處，大幅降低疲勞壽命[96]。
可見，把控焊接缺陷、優(yōu)化組織與相比例，對保障焊接接頭抗疲勞性能至關(guān)重要。
對于等軸晶組織，其晶粒小且晶界均勻分布。依據(jù)斷裂力學(xué)，晶界阻礙位錯(cuò)運(yùn)動(dòng)，使裂紋擴(kuò)展受阻[97]。如TC4鈦合金激光焊接接頭的等軸晶焊縫，晶界降低裂紋尖端應(yīng)力集中程度。有限元模擬顯示，相同疲勞載荷下，其應(yīng)力強(qiáng)度因子幅值(ΔK)低于柱狀晶組織，提高了疲勞性能。柱狀晶組織生長方向定向，裂紋沿其晶界擴(kuò)展時(shí)呈各向異性[98]。在MIG焊TC4鈦合金焊縫中，垂直于柱狀晶生長方向晶界對裂紋阻力小，應(yīng)力易集中，該方向裂紋擴(kuò)展速率快，因達(dá)到臨界應(yīng)力強(qiáng)度因子(KIC)所需載荷低，降低了疲勞壽命[99]。魏氏組織中粗大針狀α相在β相基體上，受力時(shí)α相易成應(yīng)力集中點(diǎn)。如鈦合金焊接熱影響區(qū)的魏氏組織，其裂紋尖端應(yīng)力集中系數(shù)高，加速疲勞裂紋擴(kuò)展，疲勞壽命低于均勻組織區(qū)域。網(wǎng)籃組織α、β相交織，相界面結(jié)合佳[96]。裂紋擴(kuò)展時(shí)，相界面能分散應(yīng)力。如該組織熱影響區(qū)在疲勞載荷下，裂紋擴(kuò)展速率低于魏氏組織，因網(wǎng)籃組織降低應(yīng)力強(qiáng)度因子，提高斷裂韌性。在裂紋擴(kuò)展能量耗散方面，β相塑性變形可耗散能量。Ti-6Al-4V合金中，β相比例增加，其塑性變形吸收能量，增加裂紋擴(kuò)展阻力，β相體積分?jǐn)?shù)和疲勞壽命都會(huì)相應(yīng)提高[96]。晶界和相界面使裂紋偏轉(zhuǎn)，增加擴(kuò)展路徑長度，如等軸晶和網(wǎng)籃組織中，裂紋偏轉(zhuǎn)消耗更多能量，提高抗疲勞能力[100]。殘余壓應(yīng)力致裂紋閉合可降低應(yīng)力強(qiáng)度因子，減少能量輸入，熱處理后的鈦合金焊接接頭中，此效應(yīng)增強(qiáng)，降低疲勞裂紋擴(kuò)展速率。
3、總結(jié)與展望
本文討論了鈦合金在4種典型焊接工藝下的顯微組織結(jié)構(gòu)特征，以及顯微組織結(jié)構(gòu)對鈦合金合金性能的影響。鈦合金焊接接頭的顯微組織結(jié)構(gòu)對其性能有著重要影響，具體表現(xiàn)為：激光焊焊縫區(qū)為細(xì)小等軸晶結(jié)構(gòu)，β相比例可能增加，使強(qiáng)度提高，晶界處溶質(zhì)元素偏聚減少，減緩腐蝕速率，大晶界面積阻礙裂紋擴(kuò)展，增加疲勞壽命；MIG焊焊縫呈柱狀晶結(jié)構(gòu)，熱輸入影響晶粒大小，柱狀晶組織在晶界易發(fā)生溶質(zhì)偏聚形成電位差，增加局部腐蝕風(fēng)險(xiǎn)，垂直生長方向塑性較差易引發(fā)裂紋，降低疲勞壽命；TIG焊焊縫為樹枝晶形態(tài)，電流影響枝晶粗細(xì)，樹枝晶組織易在晶界產(chǎn)生溶質(zhì)偏聚形成電位差，加速腐蝕，組織不均勻性導(dǎo)致應(yīng)力集中，降低塑性和疲勞壽命；電子束焊焊縫是細(xì)小等軸晶和柱狀晶混合結(jié)構(gòu)，熱影響區(qū)由針狀馬氏體、原始α相及β相組成，這種結(jié)構(gòu)使強(qiáng)度提高，組織均勻性提高抗疲勞性能，但熱影響區(qū)組織變化受冷卻速率等因素影響，可能影響腐蝕行為；魏氏組織在熱影響區(qū)由粗大針狀α相分布在β相基體上構(gòu)成，會(huì)導(dǎo)致強(qiáng)度降低，因其針狀α相易成為裂紋源且β相軟不能有效傳載，同時(shí)電位差大，增加局部腐蝕風(fēng)險(xiǎn)，應(yīng)力集中降低疲勞壽命；網(wǎng)籃組織在熱影響區(qū)中α相和β相分布均勻，能有效傳遞載荷，提高強(qiáng)度，兩相電位差小，減緩腐蝕速率，組織均勻性使應(yīng)力分布更均勻，增加疲勞壽命；晶粒尺寸細(xì)小能提高屈服強(qiáng)度和塑性，因小晶粒晶界多阻礙位錯(cuò)運(yùn)動(dòng)，減少晶界溶質(zhì)偏聚，降低腐蝕速率，同時(shí)阻礙裂紋擴(kuò)展，提高疲勞壽命，反之晶粒粗大則產(chǎn)生相反效果；α相和β相均勻分布時(shí)能增強(qiáng)韌性和疲勞壽命，因沖擊載荷下相界面可變形吸收能量且均勻分布使應(yīng)力均勻，不均勻分布則降低韌性和疲勞壽命；組織不均勻性方面，焊縫中的氣孔、夾雜物、未熔合等缺陷以及熱影響區(qū)與母材交界處、組織不均勻區(qū)域在循環(huán)載荷下應(yīng)力集中，易萌生裂紋，降低疲勞壽 命，同時(shí)這些區(qū)域電化學(xué)活性不同，增加局部腐蝕風(fēng)險(xiǎn)，組織不均勻還會(huì)降低塑性。
鈦合金焊接接頭的顯微組織結(jié)構(gòu)是當(dāng)前材料科學(xué)和焊接技術(shù)研究的熱點(diǎn)之一，其對焊接接頭的材料性能有著決定性的影響。為了優(yōu)化焊接接頭的性能，未來的研究應(yīng)聚焦于焊接方法的精選、工藝參數(shù)的精細(xì)調(diào)控、熱影響區(qū)的精確管理、顯微組織的均勻化以及后處理工藝的適當(dāng)應(yīng)用。此外，跨學(xué)科研究的融合和智能化技術(shù)的應(yīng)用將為焊接工藝的創(chuàng)新提供新思路，跨學(xué)科研究將融合材料科學(xué)與焊接工程，深入理解鈦合金的微觀結(jié)構(gòu)演變，利用計(jì)算材料學(xué)預(yù)測焊接過程中的材料性能，實(shí)現(xiàn)焊接參數(shù)的精確調(diào)控。同時(shí)，機(jī)械工程與人工智能的結(jié)合將使得焊接過程的自動(dòng)化和智能化成為可能，通過機(jī)器學(xué)習(xí)算法分析焊接數(shù)據(jù)，預(yù)測和優(yōu)化焊接接頭的性能，開發(fā)智能焊接機(jī)器人實(shí)現(xiàn)自適應(yīng)控制。此外，腐蝕科學(xué)與表面工程的交叉將推動(dòng)新型耐腐蝕焊 接材料和后處理技術(shù)的開發(fā)，利用表面工程技術(shù)改善焊接接頭的表面特性。通過這些綜合性的策略，可以顯著提升鈦合金焊接接頭的力學(xué)性能、耐腐蝕性和疲勞壽命，推動(dòng)鈦合金在高端制造領(lǐng)域的廣泛應(yīng)用。
參考文獻(xiàn)
[1] Ren T M. The current status and development trends of titanium and titanium alloy applications abroad [J]. Rare Met. Mater. Eng., 1983, 12(4): 100
(任鐵梅. 國外鈦和鈦合金應(yīng)用現(xiàn)狀及發(fā)展動(dòng)向 [J]. 稀有金屬材料與工程, 1983, 12(4): 100)
[2] Song D J, Niu L, Yang S L. Research on application technology of titanium alloy in marine pipeline [J]. Rare Met. Mater. Eng., 2020, 49: 1100
(宋德軍, 牛 龍, 楊勝利. 船舶海水管路鈦合金應(yīng)用技術(shù)研究 [J]. 稀有金屬材料與工程, 2020, 49: 1100)
[3] Li C G. Investigation on the application of titanium alloys in Boe‐ing aircraft [J]. Aviat. Mater., 1984, (1): 47
(李成功 . 波音公司飛機(jī)鈦合金應(yīng)用情況考察 [J]. 航空材料, 1984, (1): 47)
[4] Liu J Y, Dong L J, Zhang Y, et al. Research progress on sulfide stress corrosion cracking of dissimilar weld joints in oil and gas fields [J]. J. Chin. Soc. Corros. Prot., 2024, 44: 863
(劉久云, 董立謹(jǐn), 張 言等. 油氣田異種金屬焊接接頭硫化物應(yīng)力腐蝕開裂研究進(jìn)展 [J]. 中國腐蝕與防護(hù)學(xué)報(bào), 2024, 44: 863)
[5] Liao M X, Liu J, Dong B J, et al. Effect of salt spray environment on performance of 1Cr18Ni9Ti brazed joint [J]. J. Chin. Soc. Cor‐ros. Prot., 2023, 43: 1312
(廖敏行, 劉 俊, 董寶軍等. 鹽霧環(huán)境對1Cr18Ni9Ti釬焊接頭的影響研究 [J]. 中國腐蝕與防護(hù)學(xué)報(bào), 2023, 43: 1312)
[6] Zhang W F, Wang Y H, Li Y, et al. Phase transformation, micro‐structures and tensile properties of TA15 Titanium Alloy [A]. Pro‐ceedings of the 14th National Titanium and Titanium Alloy Aca‐demic Exchange Conference (Volume I) [C]. Shanghai, 2010
(張旺峰, 王玉會(huì), 李 艷等. TA15鈦合金的相變、組織與拉伸性能 [A]. 第十四屆全國鈦及鈦合金學(xué)術(shù)交流會(huì)論文集(上冊) [C]. 上海, 2010)
[7] Lütjering G, Williams J C, Gysler A. Microstructure and mechani‐cal properties of titanium alloys [A]. Microstructure and Mechani‐cal Properties of Titanium Alloys [M]. 2000: 1
[8] Liu H J, Zhou L, Liu Q W. Microstructural characteristics and me‐chanical properties of friction stir welded joints of Ti-6Al-4V tita‐nium alloy [J]. Mater. Design, 2010, 31: 1650
[9] Balasubramanian T S, Balakrishnan M, Balasubramanian V, et al. Influence of welding processes on microstructure, tensile and im‐pact properties of Ti-6Al-4V alloy joints [J]. Trans. Nonferr. Met. Soc. China, 2011, 21: 1253
[10] Sun W J, Wang S L, Chen Y H, et al. Development of advanced welding technologies for titanium alloys [J]. Aeronaut. Manuf. Technol., 2019, 62: 63
(孫文君, 王善林, 陳玉華等. 鈦合金先進(jìn)焊接技術(shù)研究現(xiàn)狀 [J]. 航空制造技術(shù), 2019, 62: 63)
[11] Chen Y B. Modern Laser Welding Technology [M]. Beijing: Sci‐ence Press, 2005
(陳彥賓. 現(xiàn)代激光焊接技術(shù) [M]. 北京: 科學(xué)出版社, 2005)
[12] Liu Y Y, Hu Y N, Wu S C. High-temperature mechanical behavior of laser welded near α Ti60 alloy [J]. J. Beijing Univ. Technol., 2024, 50(2): 123
(劉宇云, 胡雅楠, 吳圣川. 激光焊接近α型Ti60合金高溫力學(xué)行為 [J]. 北京工業(yè)大學(xué)學(xué)報(bào), 2024, 50(2): 123)
[13] Zhang S W, Wang J, Si H X, et al. Microstructure and mechanical properties of TC4 titanium alloy by autogenous laser welding [J]. Weld. Join., 2024, (6): 33
(張世偉, 王 玨, 佀好學(xué)等. TC4鈦合金激光自熔焊焊接組織及性能 [J]. 焊接, 2024, (6): 33)
[14] Xue A T, Lin X, Wang L L, et al. Achieving fully-equiaxed fine β -grains in titanium alloy produced by additive manufacturing [J]. Mater. Res. Lett., 2023, 11: 60
[15] Zhang M, Wang Q, Li J H, et al. Microstructure numerical simula‐tion of weld pool in rapid solidification [J]. Trans. China Weld. Inst., 2013, 34(7): 1
(張 敏, 汪 強(qiáng), 李繼紅等. 焊接熔池快速凝固過程的微觀組織演化數(shù)值模擬 [J]. 焊接學(xué)報(bào), 2013, 34(7): 1)
[16] Wen P, Zheng S Q, Kenji S, et al. Experimental research on laser narrow gap welding with filling hot wire [J]. Chin. J. Lasers, 2011, 38: 1103004
(溫 鵬, 鄭世卿, 荻崎賢二等. 填充熱絲激光窄間隙焊接的實(shí)驗(yàn)研究 [J]. 中國激光, 2011, 38: 1103004)
[17] Ma J K, Li J J, Wang Z J, et al. Bonding zone microstructure and mechanical properties of forging-additive hybrid manufactured Ti6Al-4V alloy [J]. Acta Metall. Sin., 2021, 57: 1246
(馬健凱, 李俊杰, 王志軍等. 鍛造-增材復(fù)合制造Ti-6Al-4V合金結(jié)合區(qū)顯微組織及力學(xué)性能 [J]. 金屬學(xué)報(bào), 2021, 57: 1246)
[18] Zhang S W, Cong B Q, Zeng Z, et al. Tailoring weldability for mi‐crostructures in laser-welded near-α titanium alloy: insights on me‐chanical properties [J]. Metals, 2024, 14: 690
[19] Hong X M, Wang Y Q, Li N, et al. Effect of aging on microstruc‐tures and localized corrosion of Custom455 martensitic age-hard‐ening stainless steel [J]. J. Chin. Soc. Corros. Prot., 2024, 44: 1285
(洪孝木, 王永強(qiáng), 李 娜等. 時(shí)效處理對馬氏體時(shí)效硬化不銹鋼顯微組織和局部腐蝕性能的影響 [J]. 中國腐蝕與防護(hù)學(xué)報(bào), 2024, 44: 1285)
[20] Li X X, Xu D S, Yang R. CPFEM study of high temperature ten‐sile behavior of duplex titanium alloy [J]. Chin. J. Mater. Res., 2019, 33: 241
(李學(xué)雄, 徐東生, 楊 銳. 鈦合金雙態(tài)組織高溫拉伸行為的晶體塑性有限元研究 [J]. 材料研究學(xué)報(bào), 2019, 33: 241)
[21] Li G W, Wang Y S, Liang Y H, et al. Microstructure and mechani‐cal properties of laser welded Ti-6Al-4V (TC4) titanium alloy joints [J]. Opt. Laser Technol., 2024, 170: 110320
[22] Hrabe N, White R, Lucon E. Effects of internal porosity and crys‐tallographic texture on Charpy absorbed energy of electron beam melting titanium alloy (Ti-6Al-4V) [J]. Mater. Sci. Eng., 2019, 742A: 269
[23] Chang H, Zhou L, Zhang T J. Review of solid phase transforma‐tion in titanium alloys [J]. Rare Met. Mater. Eng., 2007, 36: 1505
[24] Miao Y G, Wang Q L, Li C W, et al. Characterization of laser arc hybrid welding process for medium-thick titanium alloy plate [J]. Trans. China Weld. Inst., 2022, 43(8): 42
(苗玉剛, 王清龍, 李春旺等. 中厚板鈦合金激光-CMT復(fù)合焊接工藝特性分析 [J]. 焊接學(xué)報(bào), 2022, 43(8): 42)
[25] Fan Z C, Feng H W. Study on selective laser melting and heat treatment of Ti-6Al-4V alloy [J]. Results Phys., 2018, 10: 660
[26] Huang W, Wang S G, Li L Z, et al. Laser beam welding of titanium alloy and microstructure and mechanical properties of welded joint [J]. Dev. Appl. Mater., 2019, 34(2): 20
(黃 煒, 王少剛, 李立澤等. 鈦合金激光焊及其接頭的顯微組織與力學(xué)性能 [J]. 材料開發(fā)與應(yīng)用, 2019, 34(2): 20)
[27] Kovačócy P, Šimeková B, Kovaříková I, et al. Investigation of the microstructure and mechanical characteristics of disk laser-welded Ti-6Al-4V alloy joints [J]. J. Mater. Eng. Perform., 2020, 29: 593
[28] Fang X Y, Liu H, Zhang J X. Microstructure and mechanical prop‐erties of pulsed laser beam welded Ti-2Al-1.5Mn titanium alloy joints [J]. J. Mater. Eng. Perform., 2014, 23: 1973
[29] He Y F, Chen D G, Zhang L, et al. Study on microstructure and properties of TC4 titanium alloy MIG welding joints after heat treatment [J]. Iron Steel Vanadium Titanium, 2021, 42(6): 164
(何逸凡, 陳東高, 張 龍等. TC4鈦合金MIG焊接頭熱處理后組織性能研究 [J]. 鋼鐵釩鈦, 2021, 42(6): 164)
[30] Peng Y, Zhang J M, Yang G K, et al. Multi-pass butt welding of thick TA5 titanium-alloy plates by MIG: Microstructure and prop‐erties [J]. Mater. Today Commun., 2024, 39: 108965
[31] Cao C, Liu P W, Zou Y Q, et al. Microstructure and mechanical properties of additively manufactured Ti-6Al-4V alloy based on large area, high-resolution EBSD mapping [J]. J. Mater. Res. Tech‐nol., 2024, 33: 2812
[32] Kang Y. Effects of welding current on microstructure and elements diffusion of Ti3
Al/TC11 alloy weld seam [J]. Heat Treat. Met., 2014, 39(3): 75
(康 彥 . 焊接電流對 Ti3Al/TC11 合金焊縫區(qū)組織及合金元素?cái)U(kuò)散的影響 [J]. 金屬熱處理, 2014, 39(3): 75)
[33] Wang J L, Gan Z H, Chen Y M, et al. Influence of different cool‐ing rates on microstructure of Ti-6Al-4V titanium alloy thermal simulation specimens [J]. Trans. China Weld. Inst., 2011, 32(8): 93
(王錦林, 甘章華, 陳義明等. 不同冷卻速度對Ti-6Al-4V鈦合金熱模擬試樣組織的影響 [J]. 焊接學(xué)報(bào), 2011, 32(8): 93)
[34] Mu C Y. Microstructure and grain size of TC4 titanium alloy weld‐ed joints under different welding processes [J]. Foundry Technol., 2015, 36: 1267
(穆春艷. 不同焊接工藝下TC4鈦合金焊接接頭的晶粒尺寸和微觀組織變化 [J]. 鑄造技術(shù), 2015, 36: 1267)
[35] Li J, Wang H, Qu S Y, et al. Effect of welding thermal cycle param‐eters in the heat affected zone of steel EH40 for on the microstruc‐ture and properties high heat input welding [J]. J. Univ. Sci. Tech‐nol. Beijing, 2012, 34: 788
(李 靜, 王 華, 曲圣昱等. 焊接熱循環(huán)參數(shù)對大線能量焊接用鋼EH40 熱影響區(qū)組織和性能的影響 [J]. 北京科技大學(xué)學(xué)報(bào), 2012, 34: 788)
[36] Zhang J, Zhou X Q. Study on the major parameters of Q345 weld‐ing thermal cycle based on Simufact [J]. Electr. Weld. Mach., 2015, 45(9): 167
(張 建, 周訓(xùn)謙 . 基于 Simufact 的 Q345 焊接熱循環(huán)主要參數(shù)研究 [J]. 電焊機(jī), 2015, 45(9): 167)
[37] Wang J H, Wei S Z, Rao W J, et al. Microstructure characteristics of Ti/Al interface using CA-MIG heating processing [J]. China Metall., 2022, 32(3): 55
(王建宏, 魏守征, 饒文姬等. CA-MIG熱源處理下鈦/鋁異質(zhì)合金界面顯微組織特性 [J]. 中國冶金, 2022, 32(3): 55)
[38] He Y F, Chen D G, Zhang L, et al. Research on microstructure and properties of TC4 titanium ahoy MIG welded joints after heat treat‐ment [J]. Iron Steel Vanadium Titanium, 2021, 42(6): 164
(何逸凡, 陳東高, 張 龍等. TC4鈦合金MIG焊接頭熱處理后組織性能研究 [J]. 鋼鐵釩鈦, 2021, 42(6): 164)
[39] Ma Y, Han X H, Li G Q, et al. Microstructure and properties of la‐ser-MIG hybrid welded TC4 titanium alloy joints [J]. Electr. Weld. Mach., 2023, 53(8): 93
(馬 寅, 韓曉輝, 李剛卿等. TC4鈦合金激光-MIG復(fù)合焊接頭組織性能 [J]. 電焊機(jī), 2023, 53(8): 93)
[40] Jeyaprakash N, Haile A, Arunprasath M. The parameters and equipments used in TIG welding: A review [J]. Int. J. Eng. Sci.,2015, 4(2): 11
[41] Zhang H, Zu G Q, Wang D C, et al. Research on TIG welding or‐ganizational and performance of TC4 forge alloy [J]. Iron Steel Va‐
nadium Titanium, 2024, 45(5): 63
(張 航, 祖國慶, 王大臣等. TC4鈦合金鍛態(tài)板材TIG焊后組織與性能研究 [J]. 鋼鐵釩鈦, 2024, 45(5): 63)
[42] Liu Q Y, Wu D, Wang Q Z, et al. Progress and perspectives of joints defects of laser-arc hybrid welding: A review [J]. Int. J. Adv. Manuf. Technol., 2024, 130: 111
[43] Zhang M, Huang C, Guo Y F, et al. Numerical simulation and anal‐ysis of microstructure evolution of TC4 alloy weld pool [J]. Chin. J. Nonferr. Met., 2020, 30: 1876
(張 敏, 黃 超, 郭宇飛等. TC4合金焊接熔池微觀組織演變的數(shù)值模擬與分析 [J]. 中國有色金屬學(xué)報(bào), 2020, 30: 1876)
[44] Mou G, Hua X M, Xu X B, et al. Comparative study on welding procedure and performance of 8 mm thick TC4 titanium alloy with TIG and MIG [J]. Electr. Weld. Mach., 2020, 50(4): 70
(牟 剛, 華學(xué)明, 徐小波等. 8 mm厚TC4鈦合金TIG、MIG焊接工藝及性能對比研究 [J]. 電焊機(jī), 2020, 50(4): 70)
[45] Du J H, Liu H B, Wang F, et al. Solidification microstructure re‐construction and its effects on phase transformation, grain bound‐ary transformation mechanism, and mechanical properties of TC4 alloy welded joint [J]. Metall. Mater. Trans., 2024, 55A: 1193
[46] Akhonin S V, Yu Belous V, Selin R V, et al. Influence of TIG weld‐ing thermal cycle on temperature distribution and phase transfor‐mation in low-cost titanium alloy [J]. IOP Conf. Ser. Earth Envi‐ron. Sci., 2021, 688: 012012
[47] Kazempour-Liasi H, Tajally M, Abdollah-Pour H. A study on mi‐crostructure and phase transformation in the weld fusion zone of TIG-Welded IN939 with IN625 and IN718 as filler metal [J]. Metall. Mater. Trans., 2020, 51A: 2163
[48] Wu W, Gao H M, Cheng G F, et al. Grain growth in heat affected zone of fine grained titanium alloy [J]. Trans. China Weld. Inst., 2008, 29(10): 57
(吳 巍, 高洪明, 程廣福等. 細(xì)晶粒鈦合金熱影響區(qū)晶粒長大規(guī)律 [J]. 焊接學(xué)報(bào), 2008, 29(10): 57)
[49] Hou J J, Yu J, Dong J H. Study on microstructure and mechanical properties of TC4 titanium alloy welded joint by TIG welding [J]. Weld. Technol., 2011, 40(4): 15
(侯繼軍, 余 軍, 董俊慧 . TC4 鈦合金 TIG 焊接頭組織及力學(xué)性能 [J]. 焊接技術(shù), 2011, 40(4): 15)
[50] Węglowski M S, Błacha S, Phillips A. Electron beam weldingtechniques and trends-review [J]. Vacuum, 2016, 130: 72
[51] Yang S Y, Yang T, Cheng X W. Research status of electron beam welding of titanium alloy [J]. Met. Funct. Mater., 2019, 26(4): 1
(楊素媛, 楊 婷, 程興旺. 電子束焊接鈦合金的組織與力學(xué)行為研究現(xiàn)狀 [J]. 金屬功能材料, 2019, 26(4): 1)
[52] Wen J Z, Bu W D, Li J P, et al. Study on microstructure and prop‐erties of thick TC4 alloy joints welded by electron beam [J]. Hot Work. Technol., 2016, 45(17): 66
(溫錦志, 卜文德, 李建萍等. 厚板TC4鈦合金電子束焊接頭組織和力學(xué)性能研究 [J]. 熱加工工藝, 2016, 45(17): 66)
[53] Wu H Q, Feng J C, He J S, et al. Effects of electron beam heat in‐put mode on microstructure of Ti-6Al-4V [J]. Trans. China Weld.
Inst., 2004, 25(5): 41
(吳會(huì)強(qiáng), 馮吉才, 何景山等. 電子束焊接熱輸入對Ti-6Al-4V組織結(jié)構(gòu)的影響 [J]. 焊接學(xué)報(bào), 2004, 25(5): 41)
[54] Wu B, Li J W, Tang Z Y. Study on the electron beam welding pro‐cess of ZTC4 titanium alloy [J]. Rare Met. Mater. Eng., 2014, 43: 786
[55] Zhang Q Y, Li J W, Lu Y H, et al. Welding shape and microstruc‐ture of TA15 titanium alloy welding joint welded by electron beam [J]. Phys. Test. Chem. Anal., 2012, 48(1): 11
(張慶云, 李晉煒, 陸業(yè)航等. TA15鈦合金電子束焊縫形貌及顯微組織 [J]. 理化檢驗(yàn)-物理分冊, 2012, 48(1): 11)
[56] Wang G Q, Chen Z Y, Li J W, et al. Microstructure and mechanical properties of electron beam welded titanium alloy Ti-6246 [J]. J. Mater. Sci. Technol., 2018, 34: 570
[57] Wang S G, Wu X Q. Investigation on the microstructure and me‐chanical properties of Ti-6Al-4V alloy joints with electron beam welding [J]. Mater. Design (1980-2015), 2012, 36: 663
[58] Zhang F Y, Deng J L, Jiang C P, et al. Study on microstructure and mechanical properties of electron beam welding and TIG welding of TC4 [J]. Hot Work. Technol., 2012, 41(7): 105
(張鳳英, 鄧娟麗, 姜超平等. TC4鈦合金電子束焊與TIG焊焊接接頭的組織性能對比研究 [J]. 熱加工工藝, 2012, 41(7): 105)
[59] Cheng G F. Grain growth and microstructure tranformation in the heat affect zone of gas tungsten arc welding of fine grain TC4 al‐loy [D]. Harbin: Harbin Institute of Technology, 2008
(程廣福. 細(xì)晶粒TC4鈦合金TIG焊HAZ晶粒長大及組織轉(zhuǎn)變規(guī)律 [D]. 哈爾濱: 哈爾濱工業(yè)大學(xué), 2008)
[60] Zhou S L, Tao J, Zhao H T, et al. Influence of grain size on micro‐structure and mechanical properties of Ti Alloy in TIG [J]. J. Aero‐naut. Mater., 2011, 31(5): 34
(周水亮, 陶 軍, 趙海濤等. 晶粒尺寸對鈦合金TIG焊接接頭組織及力學(xué)性能的影響 [J]. 航空材料學(xué)報(bào), 2011, 31(5): 34)
[61] He Z B. Research on the Structure and properties of welding joint for alloy Al-Mg-(Sc, Zr) [J]. Light Alloy Fabricat. Technol., 2006, 34(8): 44
(何振波. Al-Mg(Sc, Zr)合金焊接接頭組織與性能試驗(yàn)研究 [J]. 輕合金加工技術(shù), 2006, 34(8): 44)
[62] Lu W W, Chen Y H, Huang Y D, et al. Microstructure and mechan‐ical property analysis about NiTiNb laser welding joint around heat treatment [J]. Chin. J. Lasers, 2014, 41: 1003001
(陸巍巍, 陳玉華, 黃永德等. NiTiNb激光焊接接頭退火前后的顯微組織和力學(xué)性能分析 [J]. 中國激光, 2014, 41: 1003001)
[63] Yang S T. A brief discussion on the formation mechanism of Wid‐manstätten structure and its impact on material properties [J]. J. Henan Sci. Technol., 2014, (4): 76
(楊勝濤. 淺談魏氏組織形成機(jī)理及對材料性能影響 [J]. 河南科技, 2014, (4): 76)
[64] Bhattacharyya D, Viswanathan G B, Denkenberger R, et al. The role of crystallographic and geometrical relationships between α and β phases in an α/β titanium alloy [J]. Acta Mater., 2003, 51: 4679
[65] Cheng S P, Su J H, Chen X W, et al. Effect of forging technology on microstructure and properties of TA10 titanium alloy [J]. J. Henan Univ. Sci. Technol. (Nat. Sci.), 2017, 38(3): 6
(程帥朋, 蘇娟華, 陳學(xué)文等. 鍛造工藝對TA10鈦合金組織性能的影響 [J]. 河南科技大學(xué)學(xué)報(bào)(自然科學(xué)版), 2017, 38(3): 6)
[66] Hansen N. Hall-Petch relation and boundary strengthening [J]. Scrip. Mater., 2004, 51: 801
[67] Yang J, Huang S S, Yin H, et al. Inhomogeneity analyses of micro‐structure and mechanical properties of TC21 titanium alloy vari‐able cross-section die forgings for aviation [J]. Acta Metall. Sin., 2024, 60: 333
(楊 杰, 黃森森, 尹 慧等. 航空用TC21鈦合金變截面模鍛件的顯微組織和力學(xué)性能不均勻性分析 [J]. 金屬學(xué)報(bào), 2024, 60: 333)
[68] Weiss L, Zollinger J, Sallamand P, et al. Mechanical properties and microstructural study of homogeneous and heterogeneous laser
welds in α, β, and α + β titanium alloys [J]. Weld. World, 2019, 63: 53
[69] Guo W, Jia Q, Li R T, et al. The superplastic deformation behavior and phase evolution of Ti-6Al-4V alloy at constant tensile veloci‐ty [J]. High Temp. Mater. Processes, 2017, 36: 351
[70] Abbasi K, Beidokhti B, Sajjadi S A. Microstructure and mechani‐cal properties of Ti-6Al-4V welds using α, near-α and α + β filler alloys [J]. Mater. Sci. Eng., 2017, 702A: 272
[71] Haden C V, Collins P C, Harlow D G. Yield strength prediction of titanium alloys [J]. JOM, 2015, 67: 1357
[72] Akman E, Demir A, Canel T, et al. Laser welding of Ti6Al4V tita‐nium alloys [J]. J. Mater. Process. Technol., 2009, 209: 3705
[73] Liu J G, Zheng J Y, Fu B, et al. Thermo-mechanical study of TIG welding of Ti-6Al-4V for residual stresses considering solid state phase transformation [J]. Metals, 2023, 13: 1001
[74] Yoon S, Ueji R, Fujii H. Microstructure and texture distribution of Ti-6Al-4V alloy joints friction stir welded below β -transus tem‐perature [J]. J. Mater. Process. Technol., 2016, 229: 390
[75] Zhou W, Chew K G. Effect of welding on impact toughness of butt-joints in a titanium alloy [J]. Mater. Sci. Eng., 2003, 347A: 180
[76] Yang X G, Li S L, Qi H Y. Ti-6Al-4V welded joints via electron beam welding: microstructure, fatigue properties, and fracture be‐havior [J]. Mater. Sci. Eng., 2014, 597A: 225
[77] Cui S W, Shi Y H, Zhu T, et al. Microstructure, texture, and me‐chanical properties of Ti-6Al-4V joints by K-TIG welding [J]. J. Manuf. Processes, 2019, 37: 418
[78] Ali I, Suhail M, Alothman Z A, et al. Recent advances in synthe‐ses, properties and applications of TiO2 nanostructures [J]. RSC Adv., 2018, 8: 30125
[79] Gao F Y, Gao Q, Jiang P, et al. Microstructure and mechanical properties of Ti6321 alloy welded joint by EBW [J]. Int. J. Lightw. Mater. Manuf., 2018, 1: 265
[80] Diao Y H, Zhang K M. Microstructure and corrosion resistance of TC2 Ti alloy by laser cladding with Ti/TiC/TiB2 powders [J]. Appl. Surf. Sci., 2015, 352: 163
[81] Kain V. Stress corrosion cracking (SCC) in stainless steels [A]. Stress Corrosion Cracking [C]. Woodhead Publishing, 2011: 199
[82] Li W J, Zhang H X, Zhang H Q, et al. Effect of temperature on stress corrosion behavior of Ti-alloy Ti80 in sea water [J]. J. Chin. Soc. Corros. Prot., 2022, 43: 111
(李文桔, 張慧霞, 張宏泉等 . 溫度對鈦合金應(yīng)力腐蝕行為的影響 [J]. 中國腐蝕與防護(hù)學(xué)報(bào), 2022, 43: 111)
[83] Guo Z, Li H, Cui Z Y, et al. Comparative study on stress corrosion behavior of A100 ultrahigh-strength steel beneath dynamic thin electrolyte layer and in artificial seawater environments [J]. J. Chin. Soc. Corros. Prot., 2023, 43: 1303
(郭 昭, 李 晗, 崔中雨等. A100鋼在動(dòng)態(tài)薄液膜和人工海水環(huán)境中的應(yīng)力腐蝕行為對比研究 [J]. 中國腐蝕與防護(hù)學(xué)報(bào), 2023, 43: 1303)
[84] Zhu R L, Zhang Z M, Wang J Q, et al. Review on SCC crack growth behavior of dissimilar metal welds for nuclear power reac‐tors [J]. J. Chin. Soc. Corros. Prot., 2015, 35: 189
(朱若林, 張志明, 王儉秋等. 核電異種金屬焊接接頭的應(yīng)力腐蝕裂 紋 擴(kuò) 展 行 為 研 究 進(jìn) 展 [J]. 中 國 腐 蝕 與 防 護(hù) 學(xué) 報(bào) , 2015, 35: 189)
[85] Fang W P, Xiao T, Zhang Y P, et al. Stress corrosion crack sensitiv‐ity of ultra-thick TC4 titanium alloy electron beam welding joints [J]. Trans. China Weld. Inst., 2019, 40(12): 121
(房衛(wèi)萍, 肖 鐵, 張宇鵬等. 超厚板TC4鈦合金電子束焊接接頭應(yīng)力腐蝕敏感性 [J]. 焊接學(xué)報(bào), 2019, 40(12): 121)
[86] Zhang H X, Zhang F, Hao F Y, et al. Stress corrosion behavior and mechanism of Ti6321 alloy with different microstructures in stimu‐lated deep-sea environment [J]. Corros. Sci., 2024, 233: 112059
[87] Gao F Y, Sun Z J, Yang S L, et al. Stress corrosion characteristics of electron beam welded titanium alloys joints in NaCl solution
[J]. Mater. Charact., 2022, 192: 112126
[88] Thomas D J. Analyzing the failure of welded steel components in construction systems [J]. J. Fail. Anal. Prev., 2018, 18: 304
[89] Zhang W Y, Jiang W C, Zhao X, et al. Fatigue life of a dissimilar welded joint considering the weld residual stress: experimental and finite element simulation [J]. Int. J. Fatigue, 2018, 109: 182
[90] Song K J, Wei Y H, Dong Z B, et al. Numerical simulation of β to α phase transformation in heat affected zone during welding of TA15 alloy [J]. Comp. Mater. Sci., 2013, 72: 93
[91] Li X Z, Hu S B, Xiao J Z, et al. Effect of microstructure heteroge‐neity on fatigue crack growth of TA15 electron beam welded joint [J]. Chin. J. Nonferr. Met., 2010, 20: 2313
(李行志, 胡樹兵, 肖建中等. 組織不均勻性對TA15電子束焊接接頭疲勞裂紋擴(kuò)展的影響 [J]. 中國有色金屬學(xué)報(bào), 2010, 20: 2313)
[92] Liu X Y. Study on mechanical properties and fatigue fracture be‐havior of TC4 titanium alloy structural parts [D]. Baotou: Inner Mongolia University of Science & Technology, 2023
(劉馨宇. TC4鈦合金結(jié)構(gòu)件力學(xué)性能及疲勞斷裂行為研究 [D]. 包頭: 內(nèi)蒙古科技大學(xué), 2023)
[93] Morita T, Shinada K, Kawakami K, et al. Influence of short-time duplex heat treatment on fatigue strength of Ti-6Al-4Valloy [J]. J. Soc. Mater. Sci. Jpn, 2007, 56: 345
(森田辰郎, 信田康介, 川嵜一博等. Ti-6Al-4V合金の疲労強(qiáng)度に及ぼす短時(shí)間2段階熱処理の影響 [J]. 材料, 2007, 56: 345)
[94] Ren L N, Zhang Q B, Lei X W, et al. Effect of laser heat input on microstructure and fatigue behavior of TC17 titanium alloy laser welded joint [J]. Rare Met. Mater. Eng., 2024, 53: 1836
(任利娜, 張群兵, 雷曉維等. 激光線能量對TC17鈦合金焊接接頭組織和疲勞性能的影響(英文) [J]. 稀有金屬材料與工程, 2024, 53: 1836)
[95] Li T L. Investigation of fatigue cracking behavior of TC18 titani‐um alloy [D]. Shenyang: Northeastern University, 2013
(李天龍. TC18鈦合金疲勞開裂損傷行為的研究 [D]. 沈陽: 東北大學(xué), 2013)
[96] Ji P. Study on the microstructure and properties of Al-Mg-Mn-ZrEr alloy friction stir welding joints [D]. Harbin: Harbin Engineer‐ing University, 2019
(吉 朋. Al-Mg-Mn-Zr-Er合金攪拌摩擦焊接頭組織與性能的研究 [D]. 哈爾濱: 哈爾濱工程大學(xué), 2019)
[97] Wang P. Atomistic simulation of fracture and coupled grain bound‐ary motion in nanocrystals [D]. Wuhan: Huazhong University of Science and Technology, 2017
(王 鵬 . 納米晶材料斷裂和耦合晶界運(yùn)動(dòng)的分子動(dòng)力學(xué)模擬 [D]. 武漢: 華中科技大學(xué), 2017)
[98] Zhang M, Zhang J, McDowell D L. Microstructure-based crystal plasticity modeling of cyclic deformation of Ti-6Al-4V [J]. Int. J. Plast., 2007, 23: 1328
[99] Wang D L. Microstructure and properties of TC4 titanium alloy/316L stainless steel MIG welded joint [D]. Dalian: Dalian Univer‐sity of Technology, 2023
(王大力. TC4鈦合金/316L不銹鋼MIG焊接頭微觀組織及性能研究 [D]. 大連: 大連理工大學(xué), 2023)
[100] Babu B, Lindgren L E. Dislocation density based model for plas‐tic deformation and globularization of Ti-6Al-4V [J]. Int. J. Plast., 2013, 50: 94
（注，原文標(biāo)題：常用鈦合金焊接接頭顯微組織結(jié)構(gòu)及對材料性能的影響）
tag標(biāo)簽:TC4鈦合金,焊接接頭,顯微組織設(shè)計(jì),強(qiáng)韌性,耐久性,性能邊界,疲勞壽命,應(yīng)力腐蝕
