精密儀器用鈦環
發布日期：2025-4-27 17:42:12

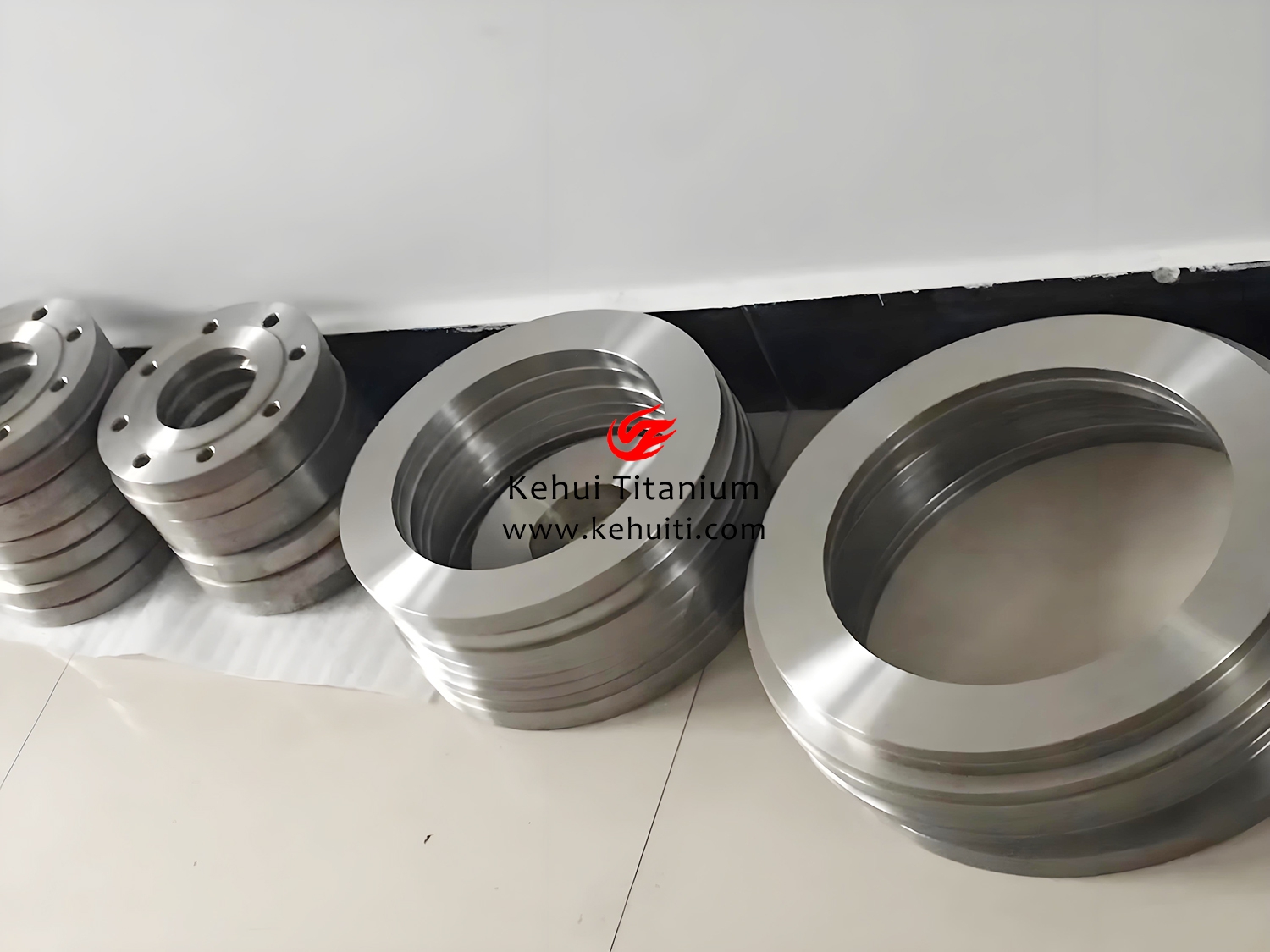

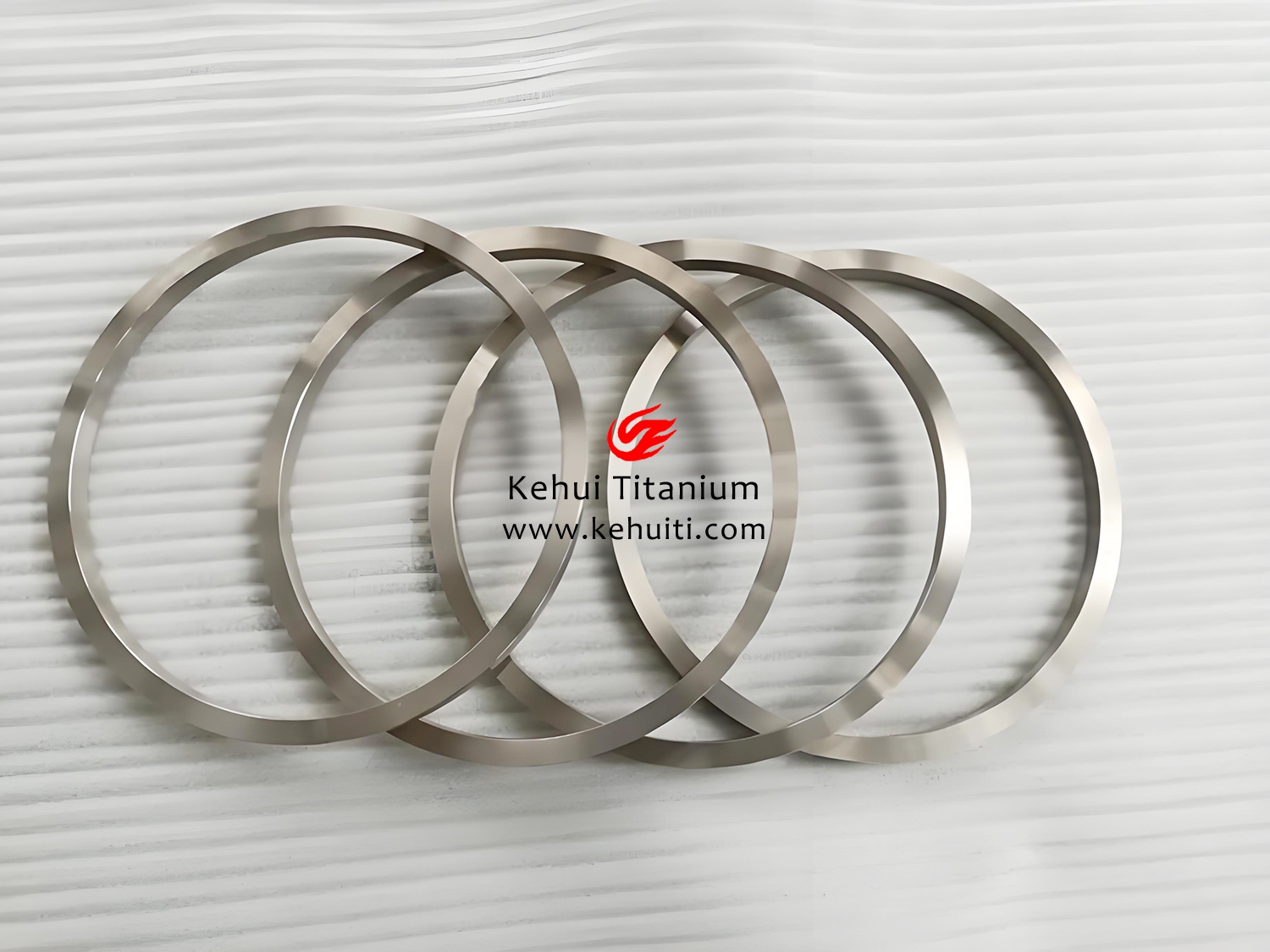

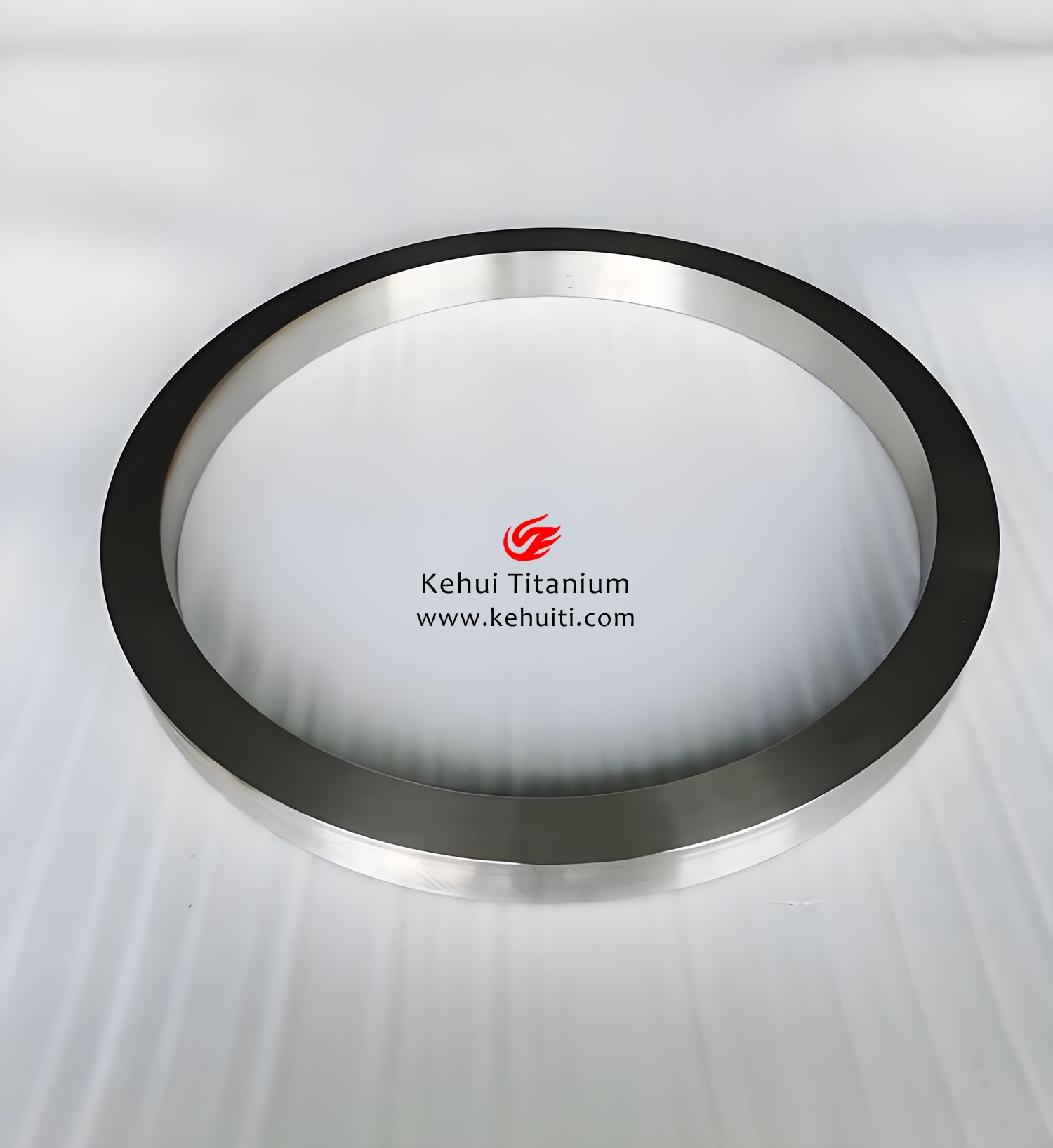

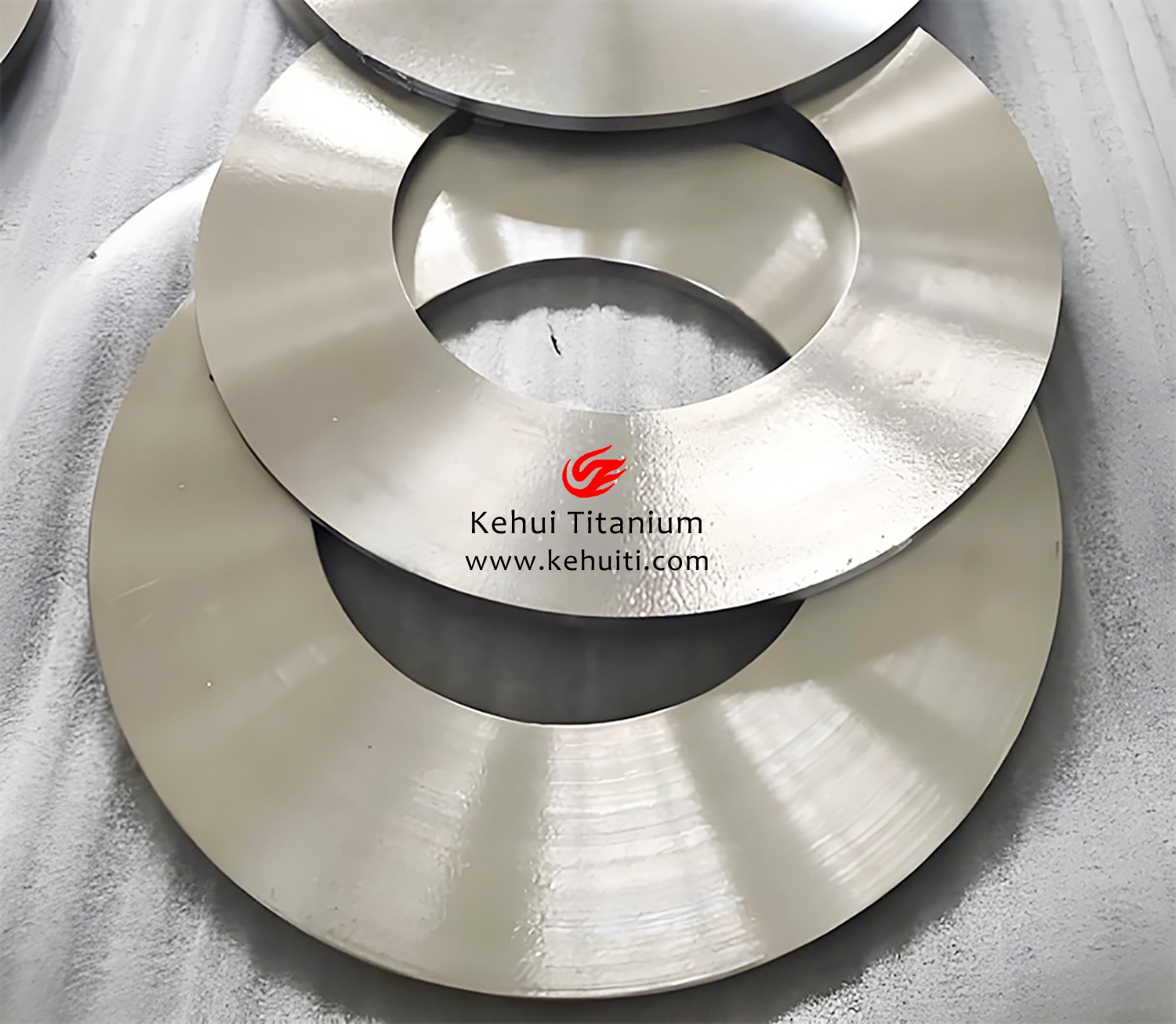

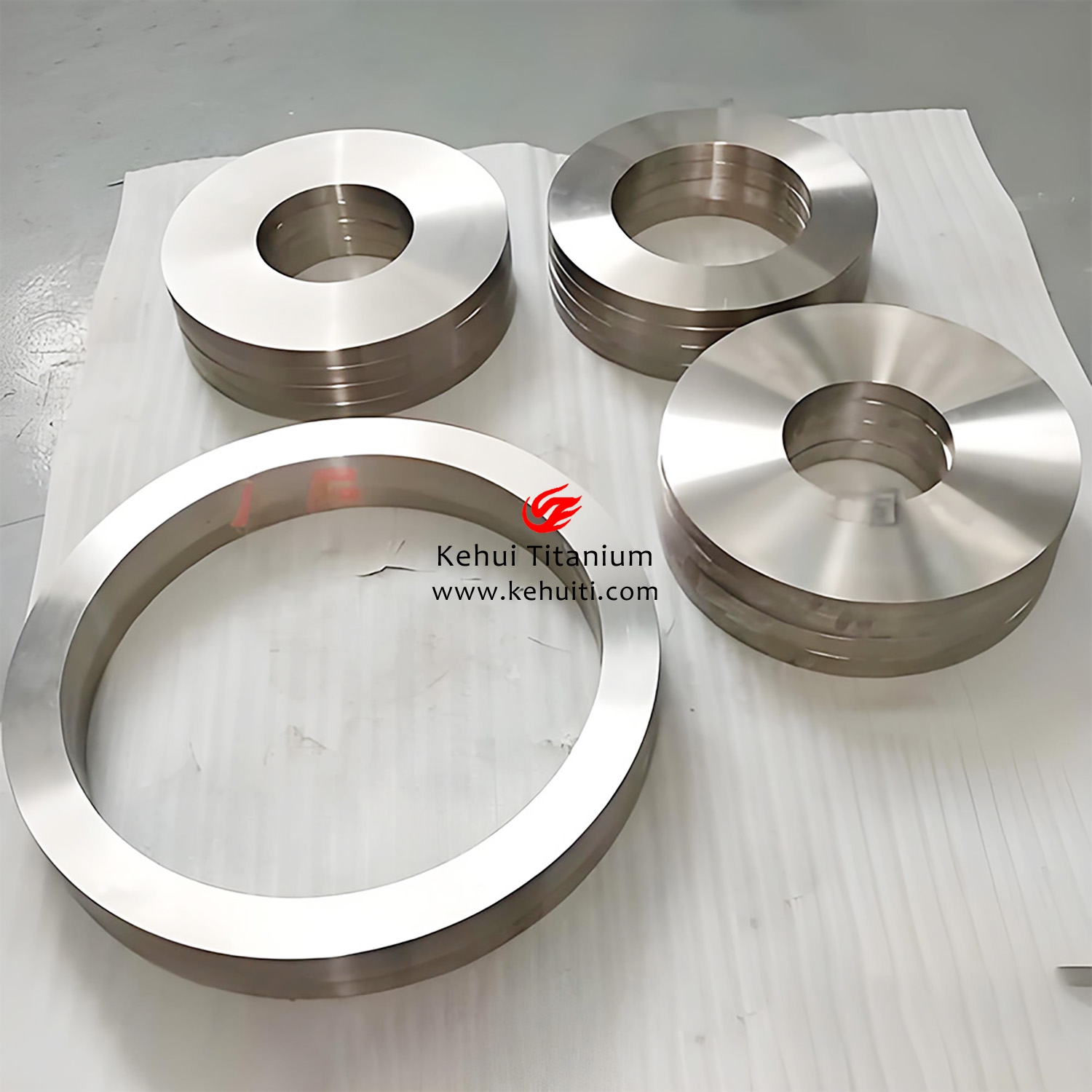

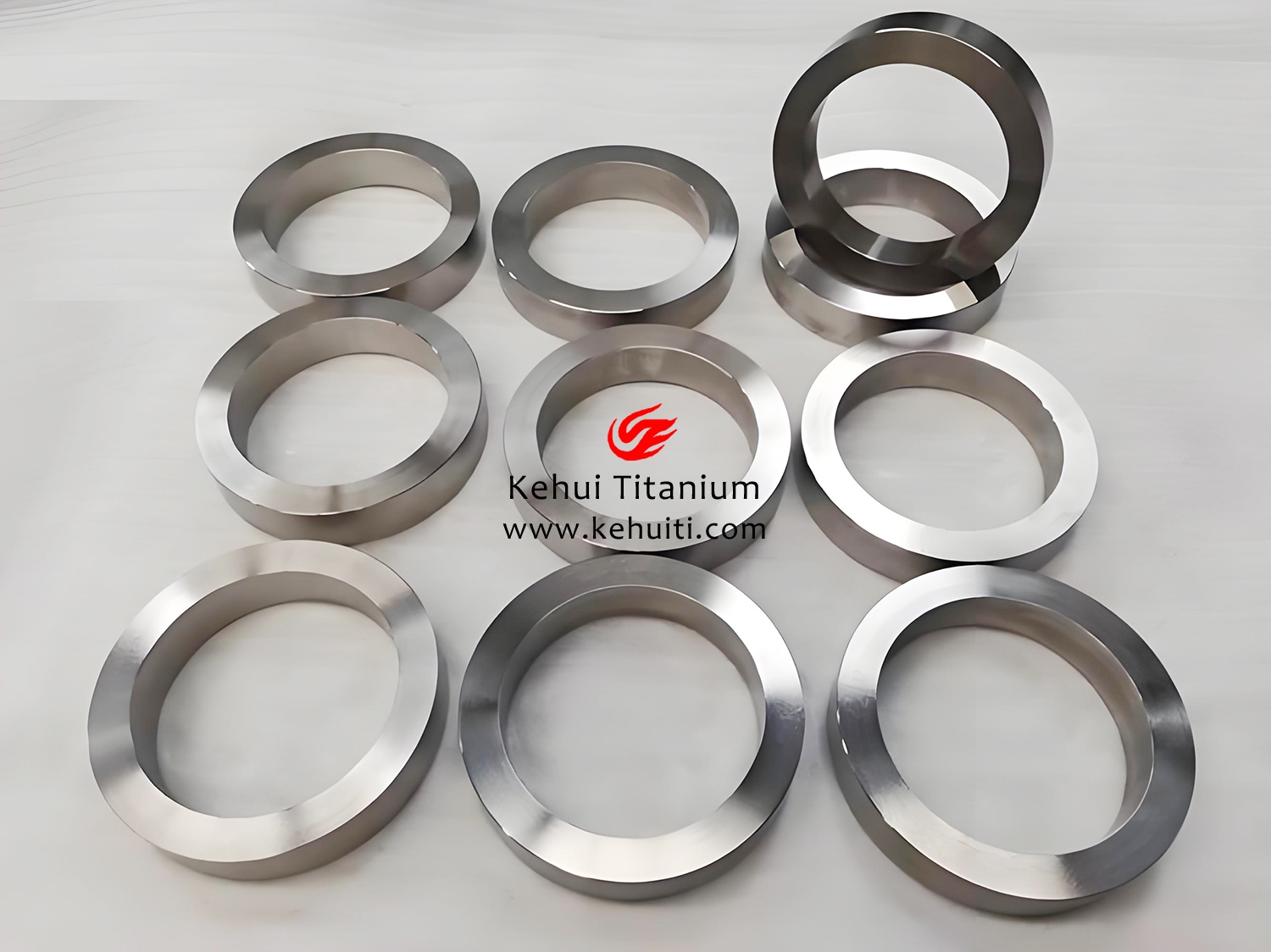

1、定義
鈦環是精密儀器中使用的環形鈦合金部件，主要用于高精度運動機構、真空腔體、光學系統及生物醫學設備，需滿足微米級尺寸公差、納米級表面粗糙度、無磁性、高穩定性等嚴苛要求，確保儀器長期運行的可靠性與重復精度。
2、材質
| 鈦合金牌號 | 特性 | 典型應用場景 |
| CP-Ti（Gr.1/2） | 工業純鈦（氧含量≤0.25%），塑性優、無磁性，適合高潔凈度環境。 | 半導體真空腔體密封環。 |
| Ti-6Al-4V ELI | 超低間隙元素（O≤0.13%），生物相容性（ASTM F136），用于醫療精密部件。 | 手術機器人關節環、MRI支架環。 |
| Ti-15Mo-5Zr-3Al | β型合金，彈性模量低（~55 GPa），抗應力屏蔽，適合動態精密機構。 | 光學儀器調焦環、微動平臺環。 |
| Ti-0.2Pd（Gr.7） | 耐強酸腐蝕（如HF蒸氣），用于化學分析儀器。 | 質譜儀離子源環、腐蝕性流體閥座。 |
3、性能特點
尺寸穩定性：熱膨脹系數（8.6×10⁻⁶/℃）與陶瓷/玻璃匹配，減少溫度波動引起的位移誤差。
無磁性：磁化率＜3.2×10⁻⁶，避免干擾高靈敏度傳感器（如電子顯微鏡、量子儀器）。
超高精度：車削后圓度≤0.5 μm，表面粗糙度Ra≤0.02 μm（鏡面級）。
真空兼容性：放氣率＜1×10⁻¹⁰ Torr.L/(s.cm²)，適合超高真空（≤10⁻⁹ Pa）環境。
生物惰性：通過ISO 10993認證，長期植入無毒性反應。
4、執行標準
國際標準：
ASTM F136（外科植入用鈦合金）；
SEMI F57（半導體設備用鈦材潔凈度規范）；
ISO 5832-3（醫療器械鈦材力學性能）。
中國標準：
GB/T 13810（外科植入物用鈦及鈦合金加工材）；
SJ/T 11634（半導體設備用高純鈦部件技術要求）。
5、加工工藝
超精密加工：
單點金剛石車削（SPDT）：加工光學級表面（面形精度≤λ/10，λ=632.8 nm）；
磁流變拋光（MRF）：消除亞表面損傷層（粗糙度Ra≤0.5 nm）。
特種成形：
微鍛造：納米晶鈦環（晶粒尺寸＜100 nm），提升疲勞壽命；
光刻-電鑄（LIGA）：制造微米級微型鈦環（直徑＜1 mm）。
表面處理：
離子鍍（PVD）：沉積TiN或DLC涂層（摩擦系數＜0.05）；
化學鈍化：硝酸-氫氟酸處理，形成5–10 nm鈍化膜。
6、關鍵技術
零應力裝配：
液氮冷縮配合（溫差ΔT=200℃，過盈量0.1–0.3 μm）；
激光微焊接（熱輸入＜10 J/cm，變形量＜0.1 μm）。
微缺陷控制：
聚焦離子束（FIB）修復表面微裂紋（深度＜50 nm）；
原子層沉積（ALD）填充納米級孔隙。
潔凈制造：
百級潔凈車間（粒子數≤3.5個/L，粒徑≥0.5 μm）；
乙醇超臨界清洗（殘留有機物＜1 ng/cm²）。
7、加工流程
高純?cè)希弘娮邮蹮挘‥BM）提純至99.999%（5N級）。
精密鍛造：等溫鍛造成環坯（晶粒度ASTM 12級）。
熱處理：真空退火（Gr.2：700℃×2 h，真空度≤1×10⁻³ Pa）。
超精加工：
SPDT車削（主軸轉速20,000 rpm，進給0.5 μm/rev）；
離子束修形（面形誤差校正至λ/20）。
潔凈處理：
等離子體清洗（Ar/O₂混合氣體，去除表面吸附層）；
真空封裝（維持潔凈度至交付）。
檢測認證：
白光干涉儀檢測表面形貌（垂直分辨率0.1 nm）；
二次離子質譜（SIMS）分析表面污染（金屬雜質＜1 ppm）。
8、具體應用領域
半導體制造：
極紫外光刻（EUV）掩模臺定位環（圓度≤0.1 μm）；
原子層沉積（ALD）反應腔密封環（耐HF蒸氣腐蝕）。
光學儀器：
太空望遠鏡鏡面支撐環（熱變形系數匹配SiC鏡坯）；
激光干涉儀基準環（熱膨脹各向同性偏差＜0.01 ppm/℃）。
生物醫學：
質子治療機準直環（抗輻射損傷，壽命＞10⁹脈沖）；
顯微手術鉗旋轉環（扭矩精度±0.01 N.m）。
典型案例：
ASML EUV光刻機：Ti-6Al-4V ELI環用于晶圓臺真空密封；
詹姆斯.韋伯望遠鏡：Gr.1鈦環支撐18面鍍金鈹鏡。
9、與其他材料的對比
| 特性 | 鈦環（Gr.2） | 殷鋼（Invar 36）環 | 陶瓷（Si₃N₄）環 |
| 熱膨脹系數 | 8.6×10⁻⁶/℃ | 1.2×10⁻⁶/℃ | 3.2×10⁻⁶/℃ |
| 密度（g/cm³） | 4.5 | 8.1 | 3.2 |
| 斷裂韌性 | 70 MPa.m¹/² | 140 MPa.m¹/² | 6–8 MPa.m¹/² |
| 適用場景 | 高潔凈/生物兼容 | 超低膨脹精密基準件 | 高溫/絕緣/超高硬度 |
10、未來發展新方向
納米結構鈦環：
等通道轉角擠壓（ECAP）制備塊體納米晶鈦（晶粒尺寸＜50 nm），硬度提升至HV 400；
石墨烯/鈦復合材料環，導熱系數提升至60 W/(m.K)（純鈦的3倍）。
智能功能集成：
壓電鈦酸鉛（PZT）涂層環，實現微米級主動形變補償；
嵌入式量子傳感器環，實時監測亞納米級位移。
原子級制造：
掃描隧道顯微鏡（STM）輔助原子沉積，構建原子級光滑表面；
電子束誘導沉積（EBID）直接成型納米鈦環（特征尺寸＜10 nm）。
跨尺度設計：
仿生分級多孔鈦環（孔隙率梯度變化），兼顧輕量化與振動阻尼；
4D打印形狀記憶鈦環，自適應環境溫濕度變化。
精密儀器鈦環是尖端科技與極限制造的結晶，其超精密、多功能及環境適應性正推動量子計算、太空探測、生命科學等領域的突破。未來，通過原子尺度制造、智能材料融合及跨學科設計，鈦環將實現亞埃級精度（＜0.1 nm）、自感知/自修復功能，并在量子儀器、仿生機器人等新興領域開辟前所未有的應用維度。
