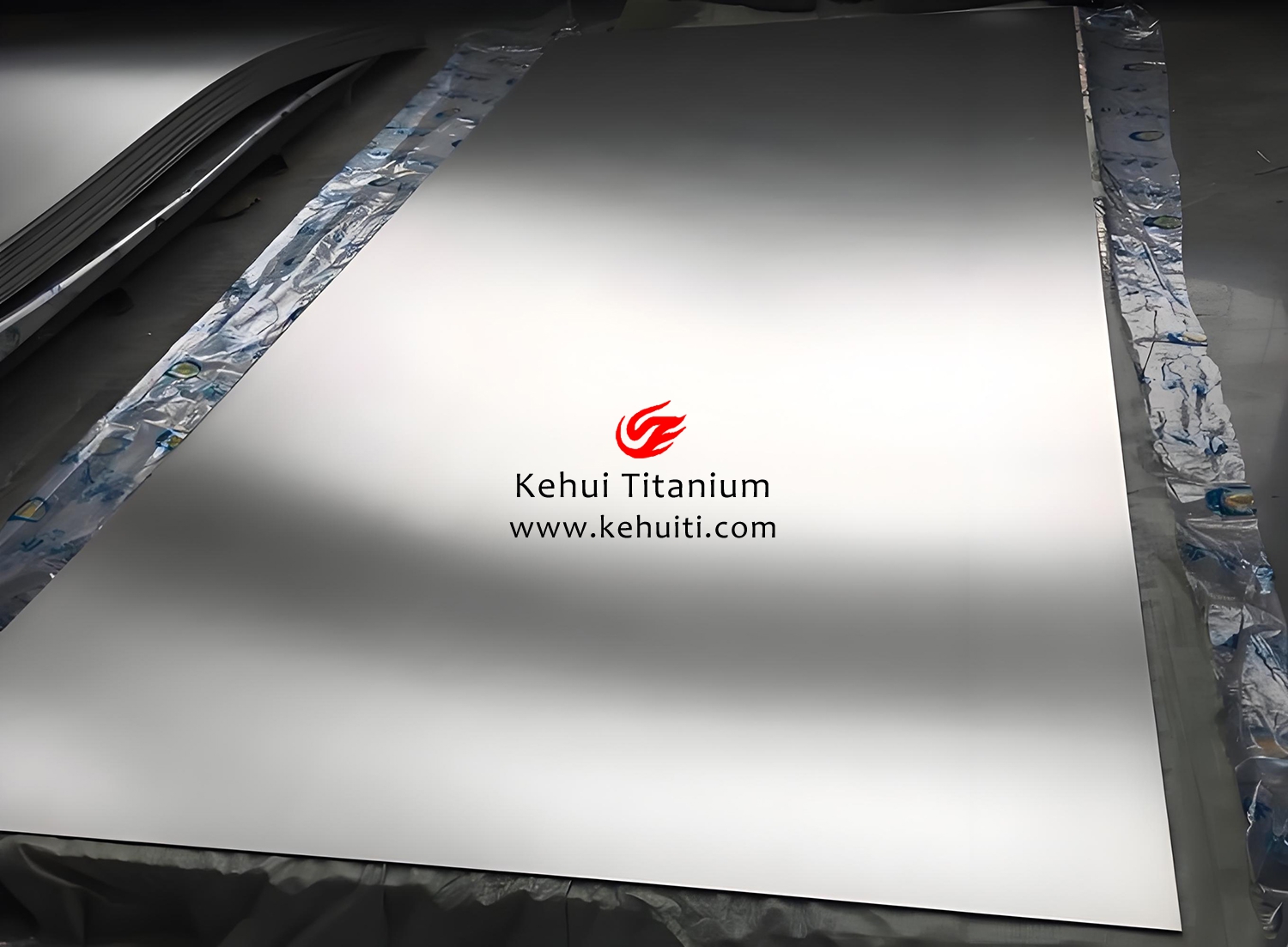

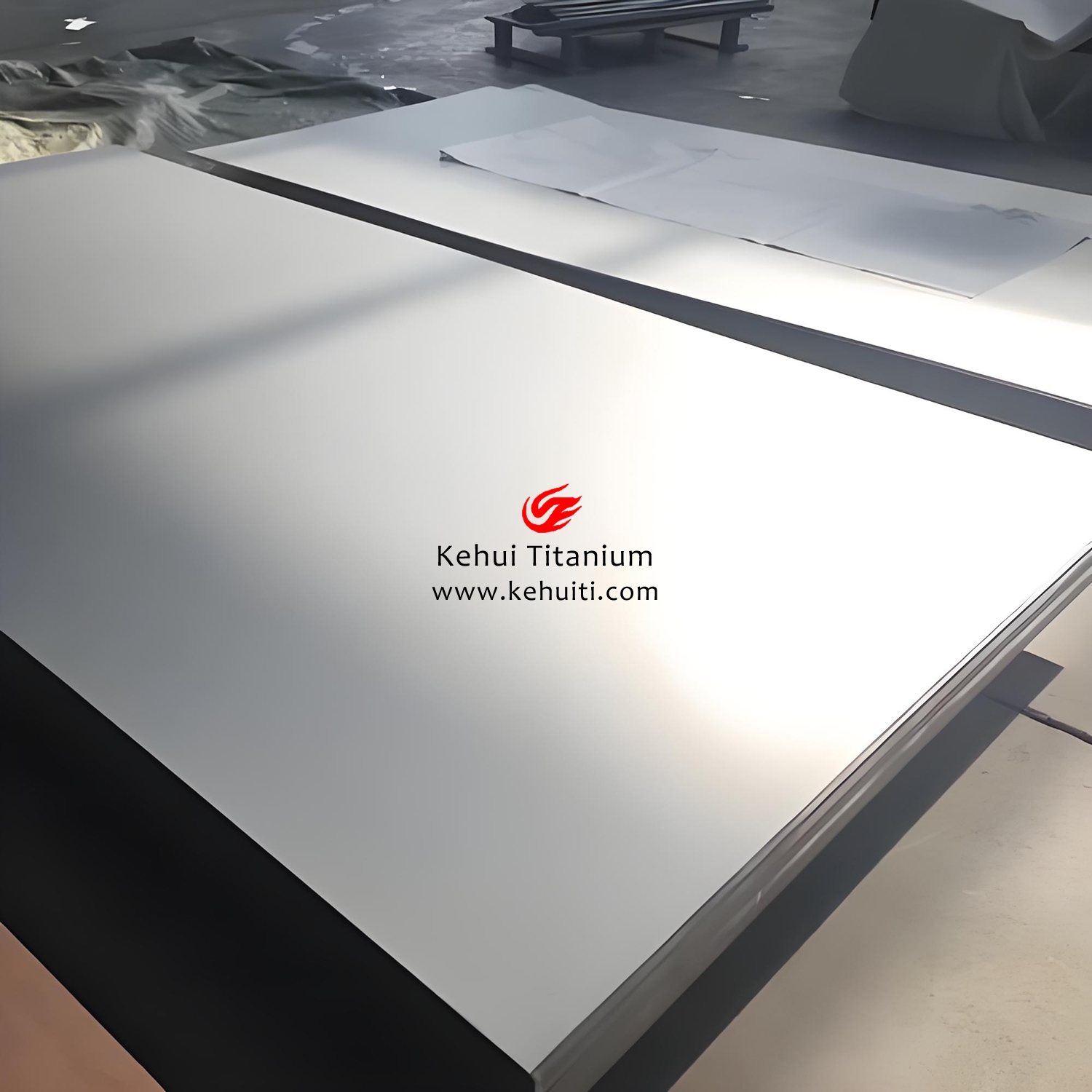

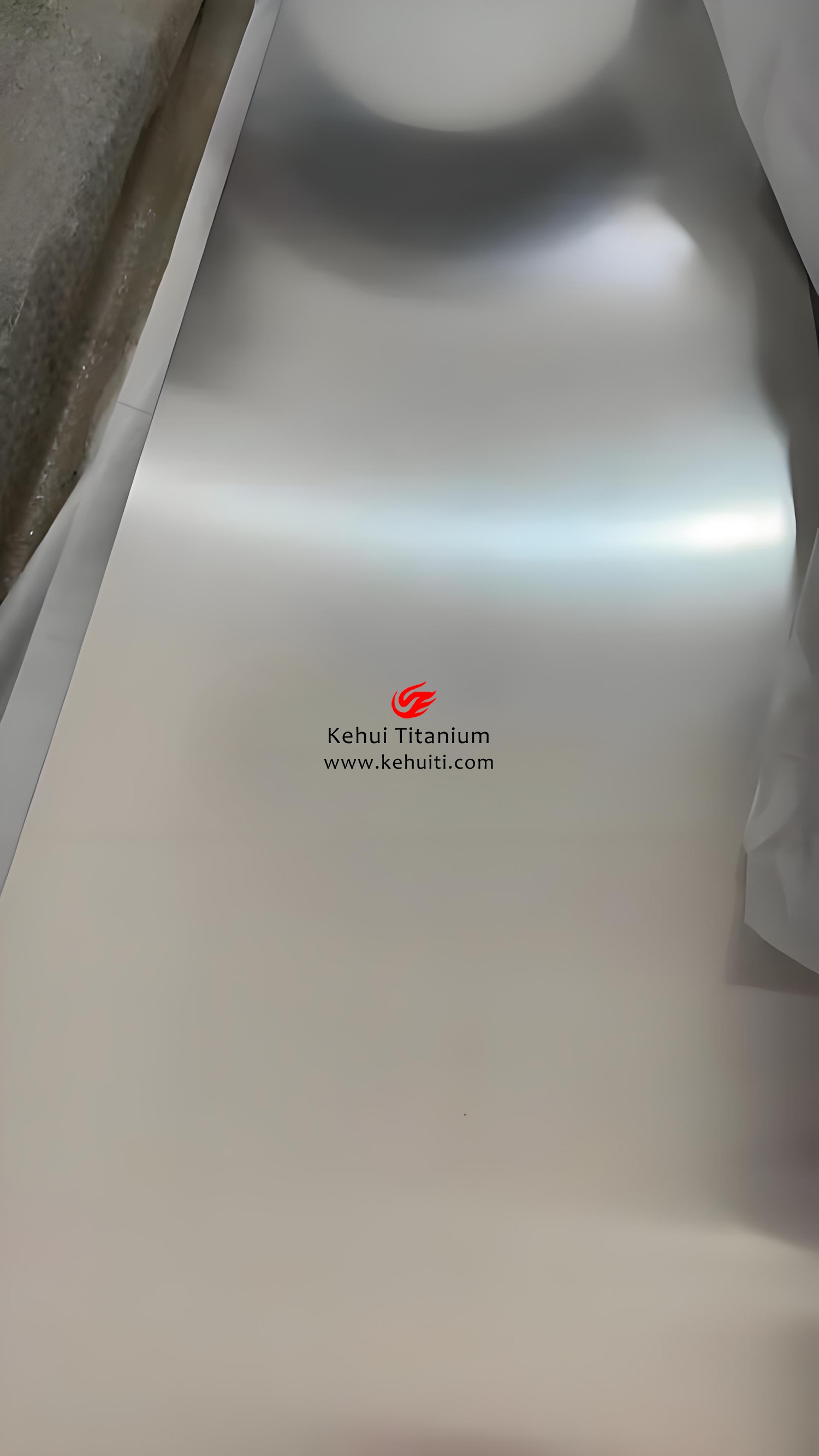

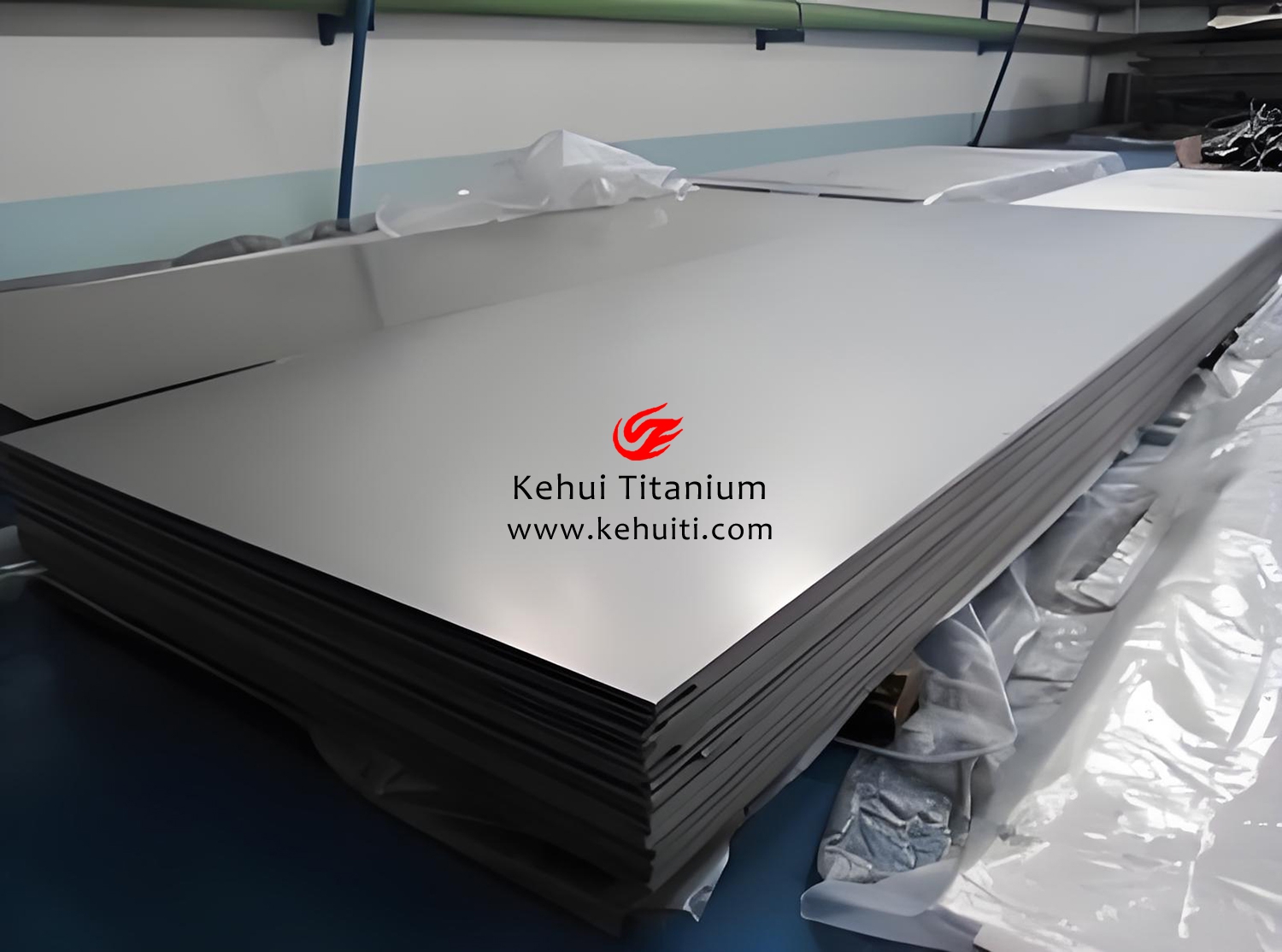

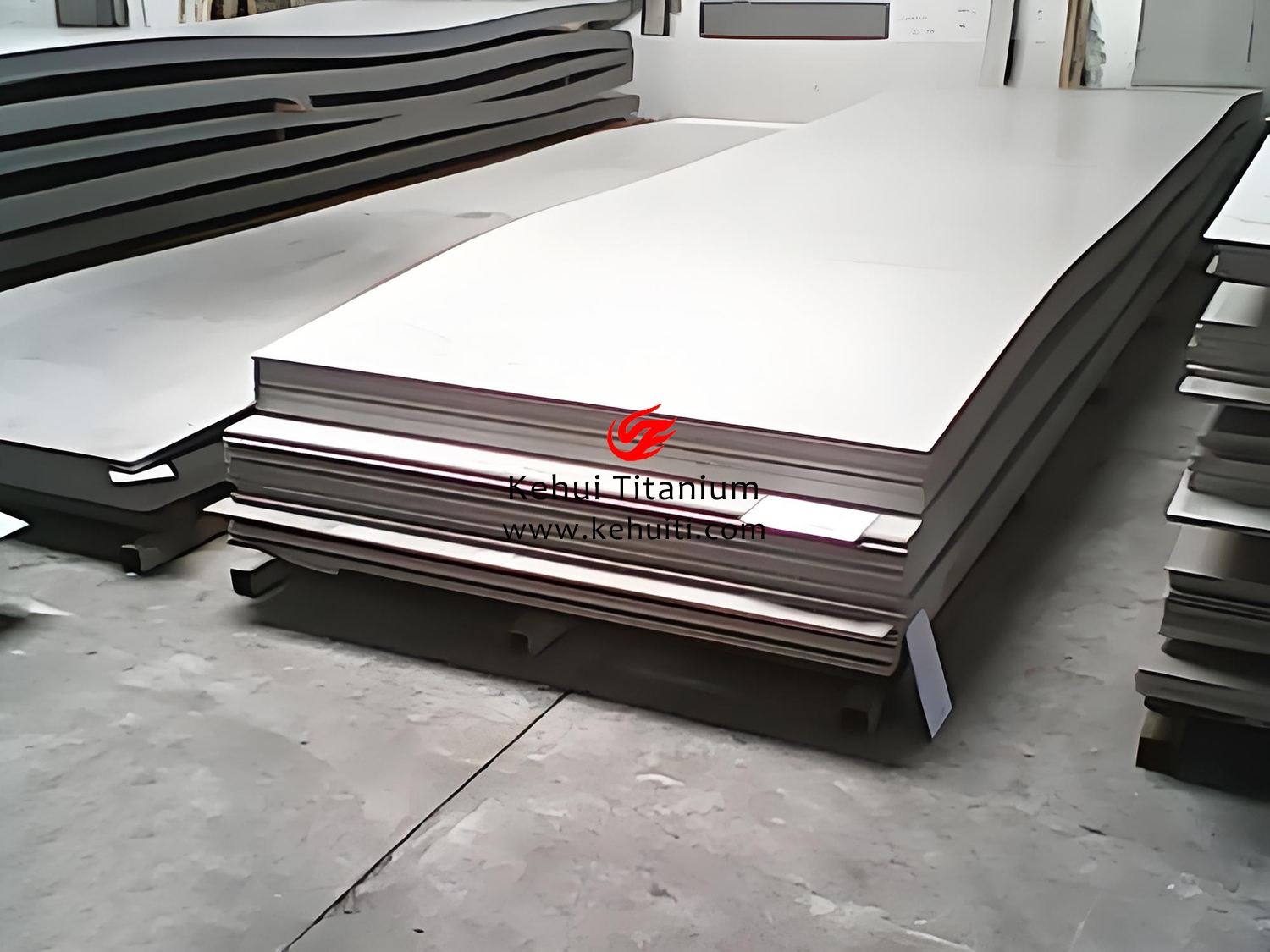

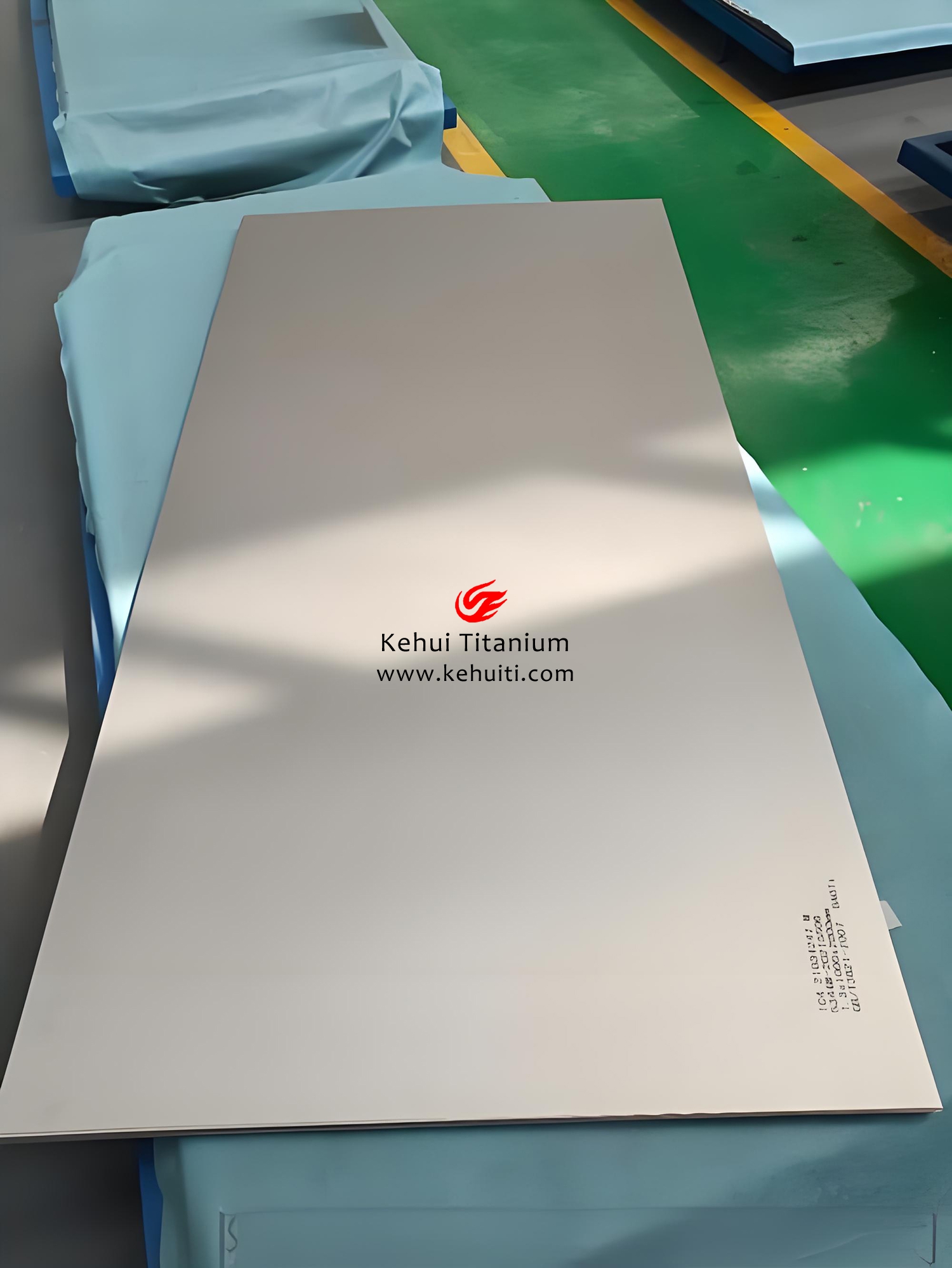

航空航天用鈦板
發布日期：2025-5-17 17:46:35
以下是關于航空航天用鈦板的詳細分類說明，以獨立表格形式呈現：
1. 定義
| 內容 | 描述 |
| 航空航天鈦板定義 | 鈦板指通過軋制工藝成形的鈦合金板材，具有高比強度、耐高溫及抗疲勞特性，專用于飛機蒙皮、發動機燃燒室襯板、航天器熱防護系統等航空航天關鍵結構。 |
2. 材質
| 牌號 | 成分（wt%） | 適用場景 |
| TC4（Ti-6Al-4V） | Al 5.5-6.8%，V 3.5-4.5% | 機身蒙皮、機翼梁 |
| TA15（Ti-6.5Al-2Zr-1Mo-1V） | Al 6.0-7.0%，Zr 1.8-2.5% | 發動機高溫襯板（≤550℃） |
| Ti-3Al-2.5V（Gr9） | Al 2.5-3.5%，V 2.0-3.0% | 液壓管路、燃料箱 |
| Ti-5553（Ti-5Al-5Mo-5V-3Cr） | Al 4.5-5.5%，Mo 4.0-5.0% | 起落架支撐板（超高強度） |
3. 性能特點
| 特性 | 具體表現 |
| 比強度 | TC4比強度（強度/密度）達220 MPa·cm³/g，是鋁合金的1.3倍。 |
| 高溫性能 | TA15在550℃下抗拉強度≥600 MPa，抗氧化性優于不銹鋼。 |
| 抗疲勞性 | TC4板材高周疲勞極限（R=0.1）達500 MPa（107次循環）。 |
| 耐腐蝕性 | 在鹽霧環境中腐蝕速率<0.001 mm/年，無需額外涂層防護。 |
4. 執行標準
| 標準類型 | 標準號 | 適用范圍 |
| 中國國標 | GB/T 3621-2007 | 鈦及鈦合金板材通用標準 |
| 航空標準 | HB 7716-2020 | 航空用TC4鈦合金板材技術條件 |
| 國際標準 | AMS 4911 | Ti-6Al-4V鈦板宇航材料規范 |
| 航天標準 | GJB 2744A-2007 | 航天器結構用鈦板特殊要求 |
5. 加工工藝
| 工藝步驟 | 關鍵參數 |
| 熱軋 | β相區軋制（TC4：950-1000℃），總變形量≥70%，晶粒細化至ASTM 7級。 |
| 冷軋 | 室溫軋制變形量≤30%，中間退火（700℃×1h）恢復塑性。 |
| 熱處理 | TC4雙重退火：900℃×1h/空冷 + 550℃×4h/空冷。 |
| 表面處理 | 噴丸強化（鋼丸直徑0.2mm）提升疲勞強度15%-20%。 |
6. 關鍵技術
| 技術領域 | 突破點 |
| 大尺寸板材成形 | 寬幅（≥3m）鈦板軋制技術，厚度公差±0.05mm。 |
| 殘余應力控制 | 多輥矯直+振動時效消除應力（殘余應力≤50 MPa）。 |
| 超薄板加工 | 0.5mm超薄鈦板軋制（厚度波動≤±0.01mm）。 |
7. 加工流程
| 步驟 | 流程說明 |
| 1. 鑄錠制備 | 真空自耗電弧爐（VAR）熔煉成鈦錠（直徑≥500mm）。 |
| 2. 熱軋開坯 | β相區軋制至中厚板（厚度20-50mm）。 |
| 3. 冷軋精整 | 多道次冷軋至目標厚度（0.5-10mm），中間退火。 |
| 4. 熱處理 | 退火或固溶時效處理優化組織性能。 |
| 5. 表面處理 | 酸洗（HF+HNO3）或陽極氧化，Ra≤1.6μm。 |
8. 具體應用領域
| 應用部件 | 功能需求 |
| 飛機蒙皮 | 減重30%替代鋁合金，抗高速氣流沖刷。 |
| 發動機燃燒室 | 耐高溫燃?xì)庋趸ǘ虝r(shí)800℃）。 |
| 航天器貯箱 | 液氧/液氫兼容性，防低溫脆裂（-253℃）。 |
| 火箭噴嘴 | 抗熱震性（ΔT≥1000℃/s）。 |
9. 與其他航空材料對比
| 材料類型 | 鈦板優勢 | 鈦板劣勢 |
| 鋁合金（2024-T3） | 比強度高30%，耐溫提升200℃ | 成本高4-5倍 |
| 碳纖維復合材料 | 抗沖擊性更優，可焊接修復 | 耐溫上限低（≤200℃） |
| 高溫合金（Inconel 718） | 密度低40%，適合作動部件 | 極限溫度低（鈦：600℃ vs 718：1000℃） |
10. 未來發展新領域
| 方向 | 具體內容 |
| 梯度復合板 | 鈦-陶瓷梯度材料用于可重復使用航天器熱防護層。 |
| 增材制造 | 電子束熔絲沉積（EBF3）制造異形整體結構。 |
| 智能鈦板 | 嵌入式光纖傳感器實時監測結構健康狀態。 |
11. 技術挑戰與前沿攻關
| 挑戰領域 | 攻關方向 |
| 高溫氧化 | 激光熔覆Al-Si-Y涂層（耐溫≥800℃）。 |
| 焊接變形控制 | 低應力攪拌摩擦焊（FSW）技術（變形量≤0.1mm/m）。 |
| 成本優化 | 短流程軋制工藝（減少30%加工工序）。 |
12. 趨勢展望
| 趨勢 | 預測內容 |
| 超輕量化 | 蜂窩夾層鈦板（面密度≤2 kg/m²）替代傳統蒙皮。 |
| 智能化生產 | 機器學習優化軋制工藝參數（能耗降低20%）。 |
| 綠色回收 | 廢鈦板再生利用率從60%提升至90%，實現閉環制造。 |
以上表格基于航空航天領域最新標準（如HB 7716-2020）及2023年國際航空材料會議成果整理，涵蓋鈦板的核心特性、工藝難點及未來發展方向，適用于飛機設計、材料選型及制造工藝優化參考。
