醫(yī)療植入物用鈦餅具有生物相容性好、耐腐蝕性強(qiáng)、機(jī)械性能優(yōu)良、重量輕且加工性能良好等特性，其制作工藝包括熔煉、鍛造、機(jī)械加工及表面處理等環(huán)節(jié)，可通過真空自耗電弧爐熔煉高純度鈦原料，經(jīng)鍛造變形為餅狀，再運(yùn)用數(shù)控技術(shù)精密加工尺寸與表面，最后通過陽極氧化等工藝提升性能；其應(yīng)用領(lǐng)域廣泛，在骨科可用于人工關(guān)節(jié)、骨折內(nèi)固定器械、脊柱內(nèi)固定裝置，在牙科可制作種植牙根，在心胸外科可制造心臟瓣膜、心臟支架等；隨著人口老齡化及健康需求提升，市場呈現(xiàn)需求增長趨勢，未來將聚焦新型鈦合金研發(fā)、先進(jìn)加工工藝與表面處理技術(shù)創(chuàng)新，同時(shí)借助 3D 打印等技術(shù)實(shí)現(xiàn)個(gè)性化定制以提高適配性與治療效果。

以下是科輝鈦業(yè)關(guān)于醫(yī)療植入物用鈦餅的詳細(xì)分類說明，以獨(dú)立表格形式呈現(xiàn)：

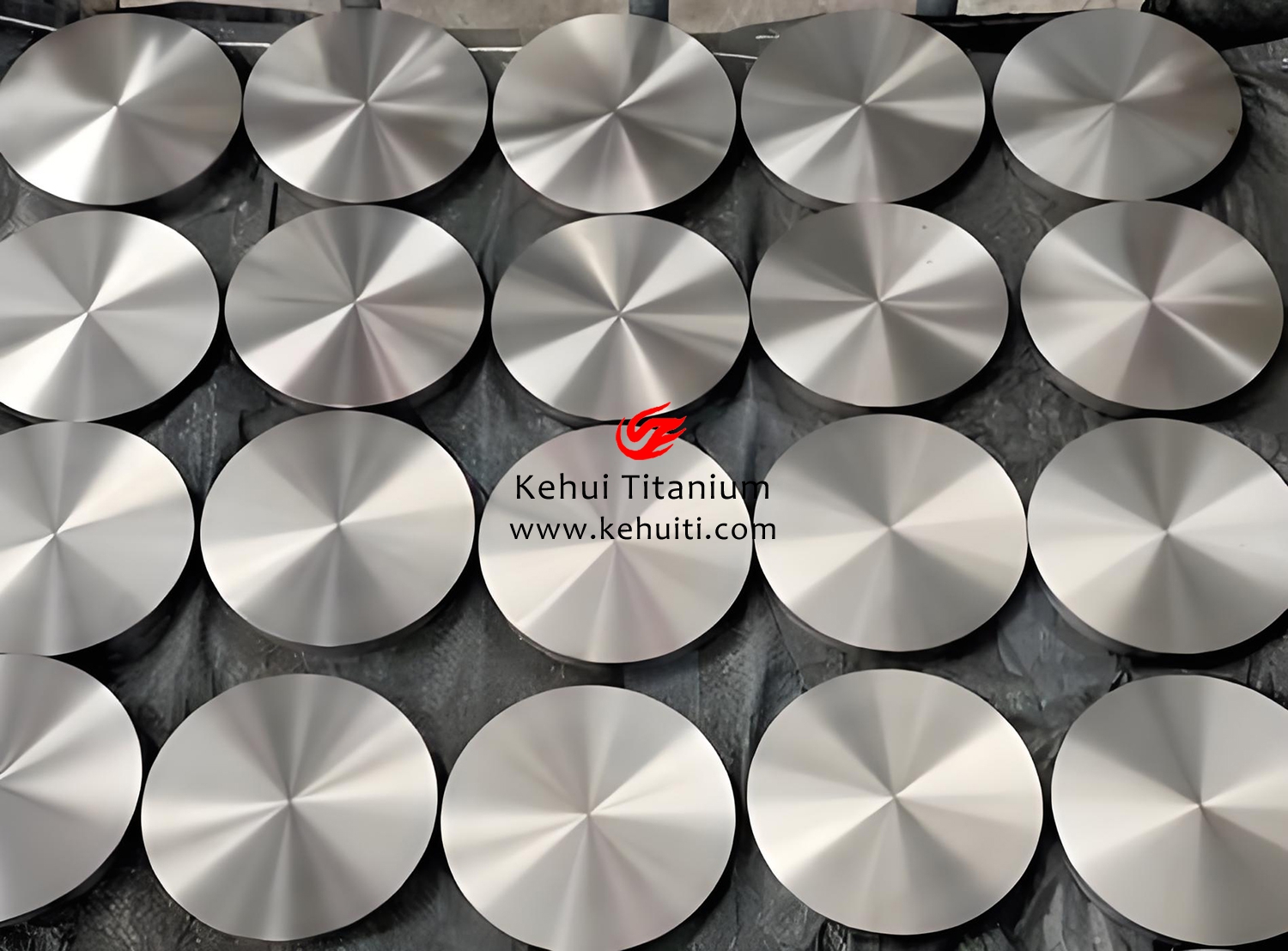

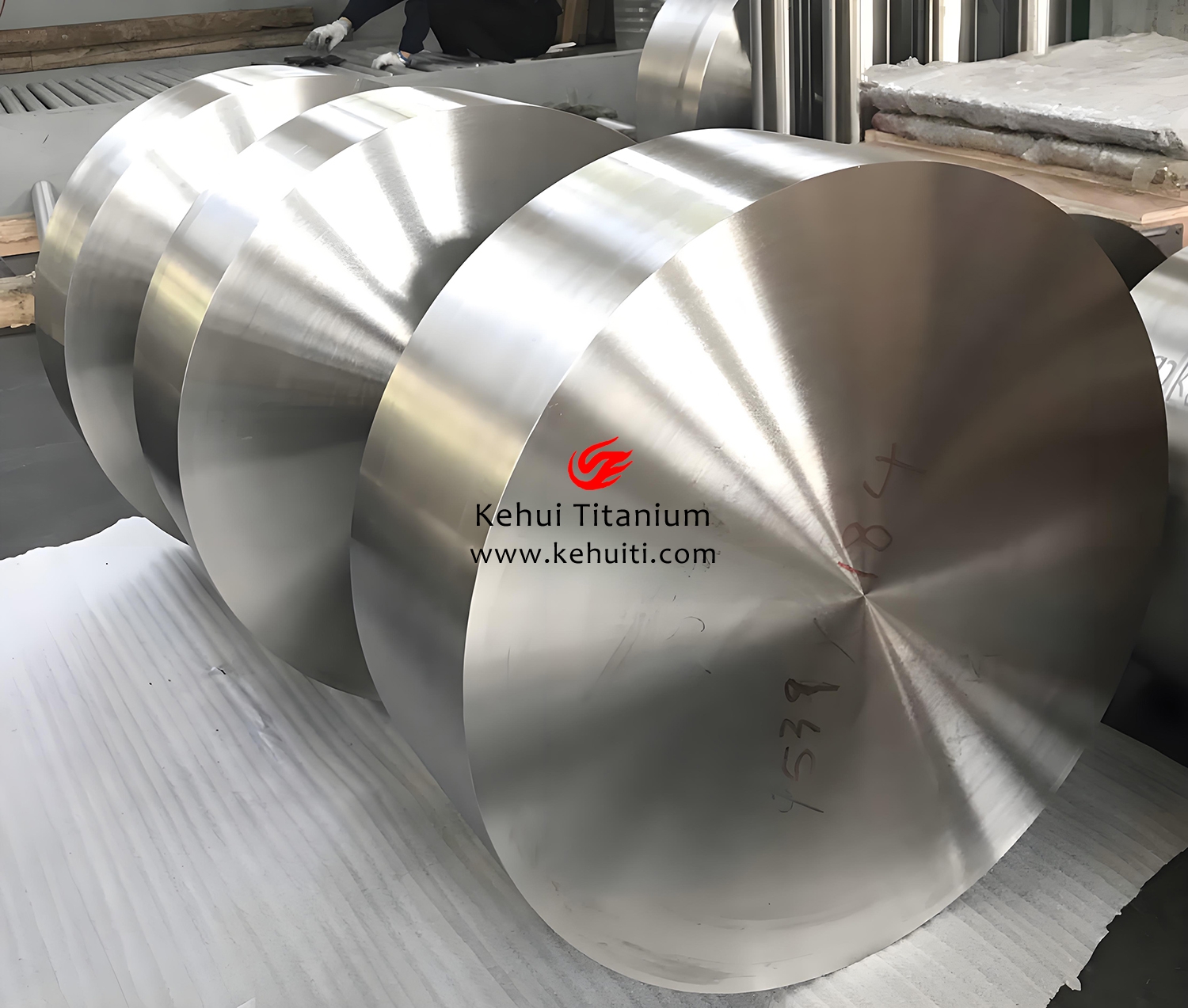

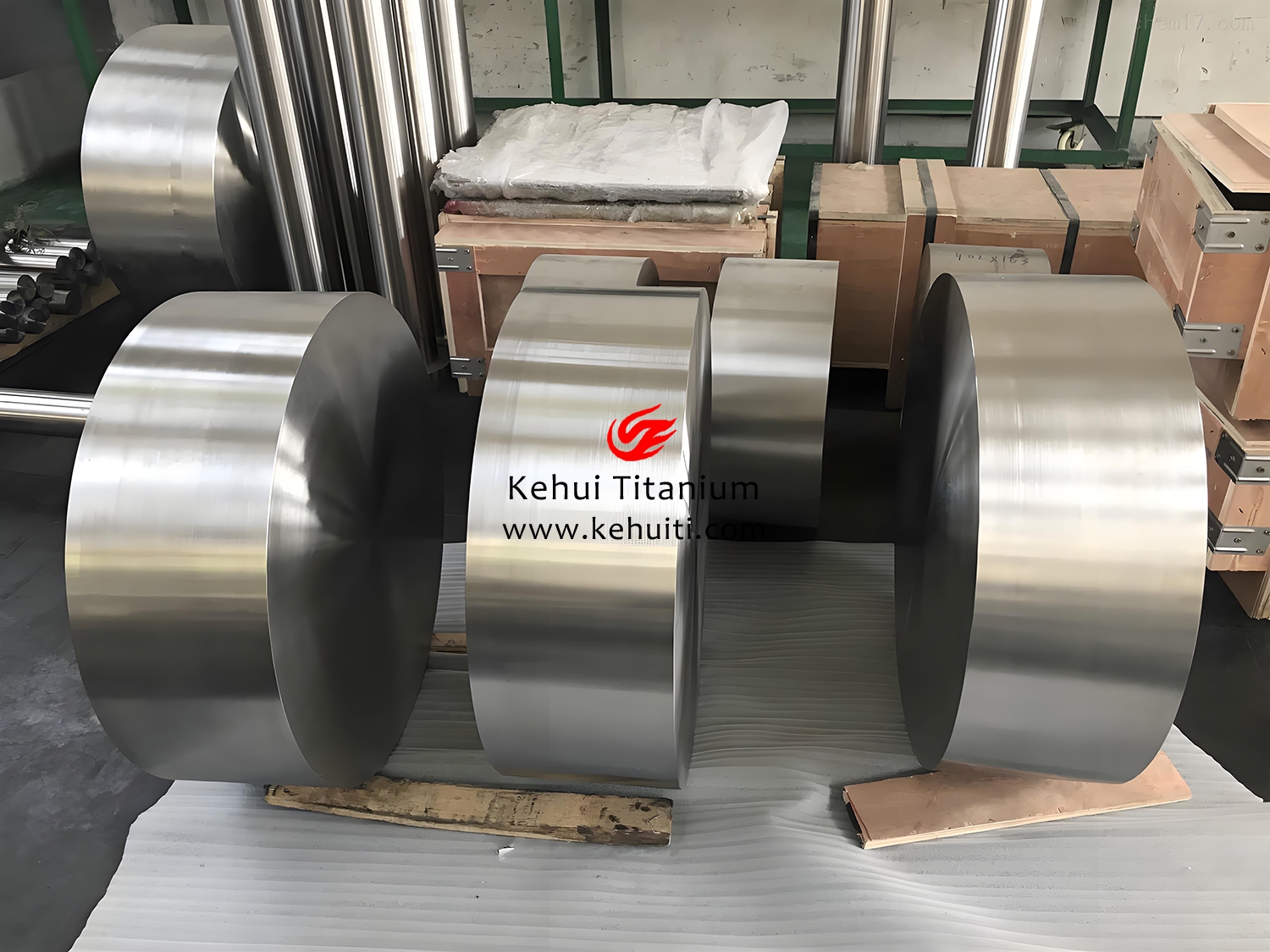

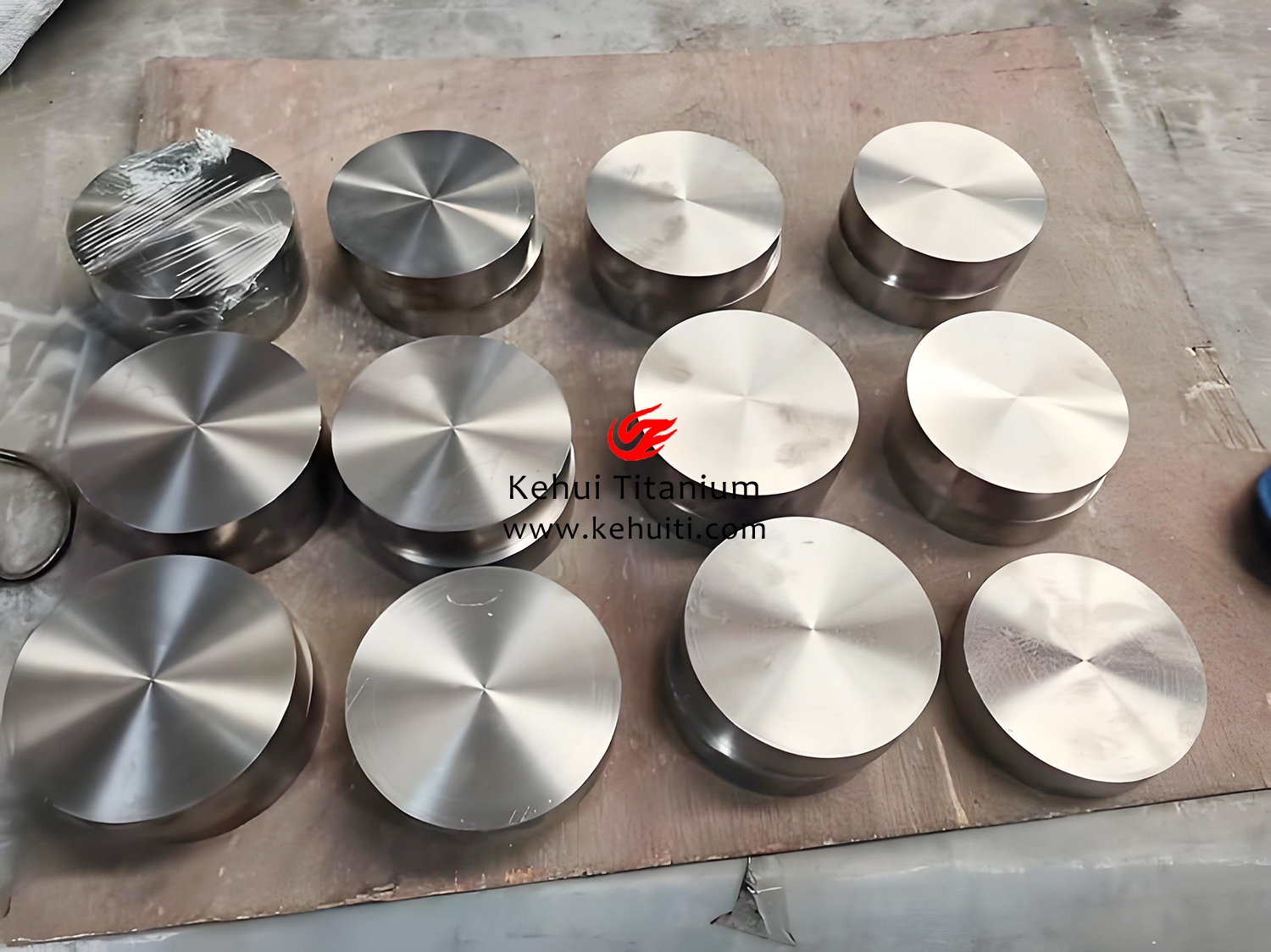

1. 定義

內(nèi)容	描述
醫(yī)療鈦餅定義	鈦餅是通過鍛造或粉末冶金成形的塊狀鈦材料，具有高生物相容性、優(yōu)異力學(xué)性能及精密加工特性，專用于骨科植入物（如關(guān)節(jié)臼杯、骨板）、牙科種植體基臺等醫(yī)療場景，滿足人體長期植入需求。

2. 材質(zhì)

牌號	成分（wt%）	適用場景
TC4 ELI（Ti-6Al-4V ELI）	Al 5.5-6.5%，V 3.5-4.5%，O≤0.13%	人工髖關(guān)節(jié)臼杯、脊柱融合器
Ti-6Al-7Nb（無釩生物合金）	Al 5.5-6.5%，Nb 6.5-7.5%	歐盟標(biāo)準(zhǔn)骨科骨釘（避免釩離子潛在風(fēng)險(xiǎn)）
TA1（Gr1）	Ti≥99.6%，F(xiàn)e≤0.15%，O≤0.10%	牙科種植體基臺、非承力骨板
Ti-15Mo（β型鈦合金）	Mo 14-16%	心血管支架（彈性模量接近血管組織）

3. 性能特點(diǎn)

特性	具體表現(xiàn)
生物相容性	通過ISO 10993-1細(xì)胞毒性、致敏性測試（細(xì)胞存活率≥90%）。
力學(xué)性能	TC4 ELI抗拉強(qiáng)度≥860 MPa，延伸率≥10%，疲勞壽命（10⁷次循環(huán)）≥500 MPa。
耐腐蝕性	在模擬體液（Hank's溶液）中腐蝕速率<0.001 mm/年，無金屬離子異常釋放。
表面活性	微弧氧化后表面羥基磷灰石（HA）涂層結(jié)合力≥30 MPa，促進(jìn)骨整合。

4. 執(zhí)行標(biāo)準(zhǔn)

標(biāo)準(zhǔn)類型	標(biāo)準(zhǔn)號	適用范圍
國際標(biāo)準(zhǔn)	ASTM F136-13	外科植入物用Ti-6Al-4V ELI材料規(guī)范
歐洲標(biāo)準(zhǔn)	ISO 5832-3:2021	外科植入物用鈦合金性能要求
中國標(biāo)準(zhǔn)	YY/T 0640-2016	醫(yī)用金屬材料生物學(xué)評價(jià)要求
行業(yè)規(guī)范	FDA 21 CFR 888.3	骨科植入物材料認(rèn)證要求

5. 加工工藝

工藝步驟	關(guān)鍵參數(shù)
熔煉	真空自耗電弧爐（VAR）+ 冷床爐（EBCHM）雙聯(lián)工藝，氧含量≤0.15%。
鍛造	β相區(qū)開坯（TC4 ELI：950-1000℃），兩相區(qū)精鍛（晶粒度≤ASTM 6級）。
熱處理	真空退火（TC4 ELI：750℃×2h）消除殘余應(yīng)力，優(yōu)化組織均勻性。
表面處理	等離子噴涂羥基磷灰石（HA）涂層（厚度50-100μm，孔隙率20-30%）。

6. 關(guān)鍵技術(shù)

技術(shù)領(lǐng)域	突破點(diǎn)
多孔結(jié)構(gòu)制造	電子束熔融（EBM）技術(shù)制備多孔鈦餅（孔徑300-600μm，孔隙率70-80%）。
表面功能化	載銀納米涂層（AgNPs）抑菌率≥99.9%（ASTM E2149）。
精密加工	五軸數(shù)控機(jī)床加工復(fù)雜曲面（如臼杯球窩，公差±0.02mm）。

7. 加工流程

步驟	流程說明
1. 原料提純	高純海綿鈦+合金元素熔煉成鈦錠（Fe≤0.10%，O≤0.15%）。
2. 鍛造開坯	β相區(qū)多向鍛造，消除鑄造缺陷，細(xì)化晶粒。
3. 機(jī)加工	粗加工至近凈尺寸（預(yù)留0.5-1mm精加工余量）。
4. 熱處理	真空退火或固溶時(shí)效處理。
5. 精加工	磨削/拋光至醫(yī)療級表面粗糙度（Ra≤0.8μm）。

8. 具體應(yīng)用領(lǐng)域

應(yīng)用部件	功能需求
人工髖關(guān)節(jié)臼杯	抗磨損（磨損率≤0.05 mm³/百萬次循環(huán)）。
牙科種植體基臺	表面微螺紋加工（螺紋深度0.3-0.5mm，促進(jìn)骨結(jié)合）。
顱頜面修復(fù)板	可塑形性（彎曲角度≥30°不斷裂）。
骨腫瘤假體	多孔結(jié)構(gòu)（孔徑500-800μm）支持血管長入。

9. 與其他醫(yī)用材料對比

材料類型	鈦餅優(yōu)勢	鈦餅劣勢
鈷鉻合金（CoCrMo）	彈性模量更接近骨骼（鈦：110 GPa vs 鈷鉻：230 GPa）	耐磨性需表面改性
PEEK高分子	可透X射線，便于術(shù)后觀察	機(jī)械強(qiáng)度低（抗壓強(qiáng)度<150 MPa）
不銹鋼（316L）	無鎳過敏風(fēng)險(xiǎn)，生物相容性更優(yōu)	成本高2-3倍

10. 未來發(fā)展新領(lǐng)域

方向	具體內(nèi)容
可降解鈦合金	鎂/鋅摻雜鈦餅（3-5年降解周期，用于臨時(shí)骨板）。
智能植入物	集成微型傳感器（監(jiān)測pH值、應(yīng)力變化，無線傳輸數(shù)據(jù)）。
3D打印定制	基于CT/MRI數(shù)據(jù)激光選區(qū)熔化（SLM）制造個(gè)性化植入物。

11. 技術(shù)挑戰(zhàn)與前沿攻關(guān)

挑戰(zhàn)領(lǐng)域	攻關(guān)方向
長期生物相容性	納米氧化鈦表面處理抑制纖維包膜增生（厚度≤100nm）。
磨損控制	類金剛石（DLC）涂層（磨損率≤0.01 mm³/百萬次）。
成本優(yōu)化	開發(fā)低合金化鈦材料（如Ti-1Al-1Fe，成本降低20%）。

12. 趨勢展望

趨勢	預(yù)測內(nèi)容
精準(zhǔn)醫(yī)療	3D打印鈦餅滲透率提升至30%（2030年目標(biāo)）。
綠色制造	無氟酸洗工藝（環(huán)保型電解拋光技術(shù)替代傳統(tǒng)HF酸洗）。
循環(huán)利用	醫(yī)療廢鈦閉環(huán)回收體系（回收率≥90%）。

以上表格基于醫(yī)療行業(yè)最新標(biāo)準(zhǔn)（如ISO 5832-3:2021）及2023年國際醫(yī)用材料大會成果整理，涵蓋鈦餅在醫(yī)療植入物中的核心特性、工藝難點(diǎn)及未來發(fā)展方向，適用于骨科、牙科等領(lǐng)域的設(shè)計(jì)優(yōu)化與生產(chǎn)參考。

---

tag標(biāo)簽:醫(yī)療植入物用鈦餅

---
