1、簡介

TC4鈦絲（Ti-6Al-4V）憑借高比強度（抗拉強度≥895MPa）、極端環境耐蝕性（pH=2~14介質年腐蝕率<0.01mm）及零磁導率特性，成為新能源裝備升級的核心材料。在氫燃料電池雙極板連接、電解制氫電極骨架、固態電池3D打印等場景中，相較傳統316L不銹鋼，可減重43%并提升2倍以上壽命。隨著綠氫產業與固態電池技術發展，TC4鈦絲需突破微絲精密拉拔（φ<0.1mm）、激光焊接氣密性及表面導電改性三大技術瓶頸，其全流程技術體系覆蓋成分設計、性能優化與智能制造。

2、名義及化學成分與國際牌號對應

新能源用TC4鈦絲在ASTM F136 Gr5基礎上強化雜質控制，確保電化學穩定性：

表1：TC4鈦絲名義化學成分（質量百分數%）

元素	Al	V	Fe	O	C	N	H	Ti
含量	5.5-6.5	3.5-4.5	≤0.25	≤0.18	≤0.03	≤0.05	≤0.010	余量

國際牌號對應：

中國：TC4（GB/T 3620.1）

美國：Gr5（ASTM F136）

歐盟：3.7164（EN ISO 5832-3）

特殊要求：氫燃料電池用絲材需控制Fe≤0.20%（避免電化學溶出）

3、物理性能、機械性能與耐腐蝕性能

3.1 核心性能參數

表2：新能源場景TC4鈦絲關鍵性能要求

性能參數	單位	常規要求	氫燃料電池級	電解制氫級
抗拉強度	MPa	895-1050	900-1100（冷拉態）	860-950（退火態）
斷后伸長率	%	≥10	≥8	≥15
導電率	%IACS	1.0-1.5	≥3.0（涂層處理后）	-
耐蝕性（0.1M H₂SO₄）	mm/a	<0.001	<0.0005	-
耐堿脆性（30% KOH）	-	通過500h浸泡	-	無裂紋（1000h）

3.2 特殊環境適應性

酸性介質：在80℃磷酸燃料電池環境中，年腐蝕失重<0.5mg/dm²；

陰極析氫防護：經微弧氧化處理，氫滲透率降至1.2×10⁻¹¹ mol/(m·s·Pa⁰.⁵)（較基體降幅90%）。

4、制造工藝、工藝流程與執行標準

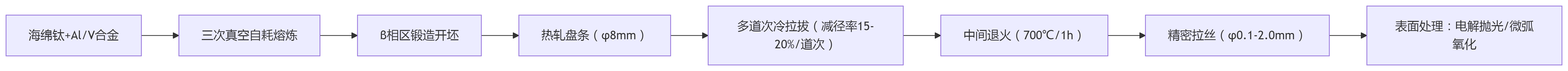

4.1 關鍵工藝流程

工藝控制要點：

冷拉拔：道次變形量≤25%，避免微裂紋；

退火：氫氣分壓<0.01Pa，防止氫脆。

4.2 核心執行標準

標準類型	材料規范	性能測試	應用認證
中國	GB/T 3623-2007	GB/T 228.1拉伸試驗	T/CSEA 16-2021（燃料電池用）
國際	ASTM B863	ASTM E8/E8M	DOE H2@Scale（美標）

5、與其他新能源金屬材料的區別

表3：新能源導電結構材料性能對比

特性	TC4鈦絲	316L不銹鋼絲	石墨復合板
密度（g/cm³）	4.51	7.95	1.80
導電率（%IACS）	1.2	2.4	120
腐蝕電流密度（μA/cm²）	0.08（pH=3）	1.5（pH=3）	惰性
接觸電阻（mΩ·cm²）	8（TiN涂層）	25	5
最高工作溫度	600℃	800℃	200℃
典型應用	雙極板焊接件	電解槽支架	雙極板本體

不可替代性：TC4鈦絲在激光焊接雙極板中實現氣密性<10⁻⁹ Pa·m³/s，且耐壓強度≥80MPa，為燃料電池堆關鍵連接件唯一金屬方案。

6、核心應用領域與突破案例

6.1 氫燃料電池雙極板連接件

豐田Mirai二代：采用φ0.8mm TC4絲激光焊接，焊縫深寬比3:1，單堆減重1.2kg；

表面改性突破：微弧氧化生成TiN/TiO₂梯度層（厚5μm），接觸電阻降至6mΩ·cm²（滿足DOE 2025目標）。

6.2 電解制氫電極支撐網

考克利爾競立4.5MW設備：TC4絲編織電極骨架（絲徑φ1.2mm），在80℃/30% KOH中壽命超60,000h；

抗彎折設計：經450℃應力退火，彎曲疲勞壽命>10⁷次（振幅±2mm）。

6.3 固態電池3D打印

Sakuu公司Kavian平臺：采用φ0.3mm TC4絲復合增材（激光+焦耳熱），打印速度240mm/min，薄壁電極厚度偏差≤±4μm。

7、先進制造工藝進展

7.1 微絲精密拉拔

在線退火技術：江蘇宏遠達裝備感應退火系統，實現φ0.05mm絲連續生產（斷絲率<3%）；

表面潤滑優化：納米MoS₂涂層拉拔模，摩擦系數降至0.03，絲徑公差±0.001mm。

7.2 復合增材制造

激光-電阻熱協同：雷尼紹方案送絲速度300mm/min，熔覆層顯微硬度≥380HV（較基體+20%）；

缺陷智能監測：熔池光學傳感器+AI分析，氣孔率控制<0.1%。

8、國內外產業化對比

維度	中國	國際
主力企業	寶鈦股份、西部超導	美國ATI、德國Deutsche Titan
絲徑范圍	φ0.1-6.0mm	φ0.05-10mm
產能規模	2000噸/年（2023）	ATI 5000噸/年
認證體系	T/CSEA 16-2021	DOE H2@Scale/ISO 20700
成本水平	180-220元/kg	250-300美元/kg

差距分析：國產TC4絲材在φ<0.1mm超細絲成品率不足65%（國際>85%），且缺乏電解制氫專用絲材行業標準。

9、技術挑戰與前沿攻關

9.1 瓶頸問題

成本制約：絲材占雙極板組件成本35%（目標壓降至20%）；

氫脆風險：陰極析氫環境氫擴散系數達2.1×10⁻¹¹ m²/s（需表面阻隔層）；

微絲強度離散：φ0.1mm絲抗拉強度波動>±50MPa。

9.2 攻關方向

短流程制造：粉末冶金直接拉絲（中科院金屬所試驗線降本30%）；

納米復合涂層：表面沉積Ti₃C₂Tx MXene，接觸電阻降至3mΩ·cm²（清華團隊專利）。

10、趨勢展望

材料設計：開發高導電β鈦合金（如Ti-15Mo-3Al），目標導電率>2.5%IACS；

智能制造：

數字孿生拉絲：多道次變形AI仿真（精度>95%）；

區塊鏈溯源：全流程質量數據上鏈（寶馬燃料電池項目試點）；

循環利用：廢絲氫化脫氧技術（回收率≥98%，寶鋼2025規劃）。

TC4鈦絲正推動新能源裝備向輕量化、長壽命、高可靠躍遷，隨著成本管控與復合功能化突破，將成為千億級綠氫與固態電池產業的戰略支點。

---
